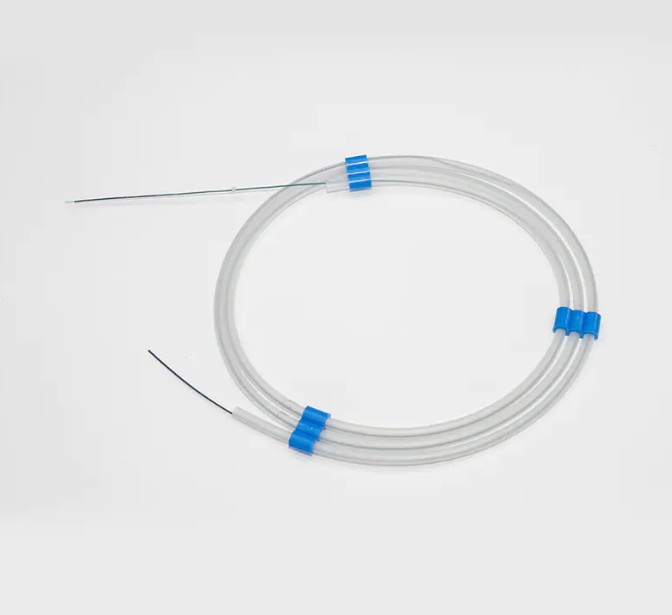

Doğrudan Cevap: Ne Tıbbi Çok Lümenli Boru öyle mi Tıbbi çok lümenli tüp sistemi, tek bir dış tüp gövdesi boyunca aynı anda çalışan, lümen adı verilen iki veya daha fazla ayrı dahili kanal içeren, hassas ekstrüde edilmiş bir polimer tüptür. Her lümen, çapraz kontaminasyon veya mekanik müdahale olmaksızın bağımsız olarak farklı bir maddeyi, cihazı veya sinyali taşıyabilir. Bu mimari, tek bir kateterin veya cihaz şaftının aynı anda birden fazla klinik işlevi yerine getirmesine olanak tanır: bir lümen bir kılavuz teli taşıyabilir, ikincisi kontrast maddeyi iletir ve üçüncüsü balonun şişirilmesini yönetir; bunların tümü bir milimetrenin kesirleri cinsinden ölçülen bir dış çap dahilindedir. Bu teknolojiyle ilk kez karşılaşan cihaz mühendisleri ve klinik satın alma uzmanları için temel fikir şudur: çok lümenli tüp sistemi, tek bir cihaz yerleştirme olayını çok işlevli bir platforma dönüştürür , prosedür karmaşıklığını azaltıyor, hasta erişim travmasını en aza indiriyor ve tek lümenli tasarımların taklit edemeyeceği klinik yetenekleri mümkün kılıyor. Bu kılavuz, modern çağı tanımlayan tasarım ilkelerini, malzeme seçimlerini, üretim süreçlerini ve klinik uygulamaları kapsamaktadır. Çok Lümenli Kateter Borusu — temel konseptlerden gelişmiş spesifikasyon kararlarına kadar. Çok Lümenli Tüp Nasıl Çalışır: Temel Tasarım İlkeleri Çok lümenli tüpün temel tasarım zorluğu, amaçlanan klinik erişim yolu için yeterince küçük bir dış profili korurken her bir lümene yeterli kesit alanı tahsis etmektir. Her ilave lümen aynı sabit dış çap için rekabet eder; bu da şu anlama gelir: lümen konfigürasyon tasarımı bir optimizasyon problemidir lümen sayısını, bireysel lümen boyutunu, lümenler arasındaki duvar kalınlığını (septum kalınlığı) ve dış duvar yapısal bütünlüğünü dengeleme. Lümen Geometrisi ve Yapılandırma Seçenekleri Çok lümenli tüp sistemi, eşmerkezli olarak düzenlenmiş yuvarlak lümenlerle sınırlı değildir. Çağdaş Hassas Ekstrüde Çok Lümenli Boru her kanalın işlevsel gereksinimlerine göre seçilen çok çeşitli dahili geometrileri destekler. Ortak yapılandırmalar şunları içerir: Simetrik çift lümenli (D profili): Merkezi bir bölmeyle ayrılan iki eşit lümen, her iki tarafta dengeli akış dağıtımı ve eşit mekanik sertlik sunar. Hemodiyaliz kateterlerinde yaygındır. Asimetrik çift lümenli: Birincil akış veya cihaz geçişi için bir büyük lümen ve şişirme, aspirasyon veya ilaç dağıtımı için daha küçük bir lümen. Balon kateter sistemlerinde yaygın olarak kullanılır. Koaksiyel (eşmerkezli) lümen: Bir dış tüpün içine yerleştirilmiş, halka şeklinde bir dış lümen ve merkezi bir iç lümen oluşturan bir iç tüp. Bağımsız iç tüp hareketliliği gerektiren tel üzerinden kateter sistemlerinde kullanılır. Üçlü ve dört lümenli: Dış profil içerisinde düzenlenmiş üç veya dört ayrı yuvarlak veya şekilli lümen. Çok fonksiyonlu santral venöz kateterlerde ve karmaşık girişimsel sistemlerde kullanılır. Eksantrik lümen: Bir veya daha fazla daha küçük çevresel lümenle birleştirilmiş büyük bir merkez dışı lümen. İkincil kanal erişimini korurken birincil kanaldaki akış kapasitesini maksimuma çıkarır. Dış boru şekli de aynı derecede esnektir. Dairesel kesitler en yaygın olmakla birlikte, Tıbbi Çok Lümenli Boru Design Guide uygulama aynı zamanda belirli anatomik erişim yollarına veya cihaz muhafaza geometrilerine uyan oval, böbrek şeklinde ve sekiz şeklinde dış profilleri de içerir. Bu boyutsal esneklik, çok lümenli tüplerin kateter bazlı tıbbi cihaz kategorilerinde hızla yayılmasının temel nedenlerinden biridir. Ortak Çok Lümenli Kesit Yapılandırmaları Çift (D profili) Asimetrik Çift Koaksiyel Üçlü Lümen Kateter tasarımında kullanılan en yaygın dört çok lümenli tüp konfigürasyonunun kesit çizimleri. Yukarıdaki kesit diyagramları, iç mimarinin çok lümenli tasarımlara göre ne kadar önemli ölçüde değiştiğini göstermektedir. Her konfigürasyon yalnızca estetik bir seçim değildir; akış hızlarını, mekanik sertlik dağılımını, montaj gereksinimlerini ve kateterin gerçekleştirebileceği klinik işlevleri doğrudan belirler. Örneğin, koaksiyel konfigürasyon, yönlendirilebilir kateter sistemlerinde önemli bir gereklilik olan, iç tüpün dış tüpten bağımsız olarak dönmesine veya kaymasına olanak tanır. Bir cihaz geliştirme programının başlangıcında bu konfigürasyonların anlaşılması, prototip oluşturma sırasında maliyetli tasarım revizyonlarını önler. Tıbbi Çok Lümenli Tüp için Malzeme Seçimi Tıbbi Çok Lümenli Boru Material Selection cihaz geliştirme sürecindeki en önemli kararlardan biridir. Seçilen polimer, bitmiş kateterin yalnızca mekanik davranışını değil aynı zamanda biyouyumluluk sınıflandırmasını, sterilizasyon seçeneklerini, kimyasal direncini ve mevcut ikincil işlem adımlarının aralığını da belirler. Duvar kalınlığının malzeme sınırlamalarını telafi edebildiği tek lümenli boruların aksine, çok lümenli tasarımlar hata için daha az marj bırakır; lümenler arasındaki ince bölmeler hacim eklemeden yapısal bütünlüğü korumalıdır. Tablo 1: Tıbbi çok lümenli tüpler için malzeme seçenekleri ve bunların temel uygulama özellikleri Malzeme Esneklik Güç Sterilizasyon Birincil Kullanım PEBA / Polieter Blok Amid Yüksek Orta EO, Gama Distal kateter uçları, balon şaftları Naylon (PA12) Orta iyi EO, Gama Genel kateter şaftları, drenaj PEEK Düşük Çok Yüksek EO, Buhar, Gama Yapısal şaftlar, yüksek basınçlı lümenler Polimid (PI) Düşük-Moderate Çok Yüksek EO, Gama Ultra ince duvarlı, mikro delikli kateterler FEP / PTFE Orta Düşük EO, Gama, Steam Düşük-friction liners, chemical-resistant lumens Poliüretan (PU) Çok Yüksek Orta EO, Gama Yumuşak uçlu kateterler, drenaj, venöz erişim Yukarıdaki malzeme tablosu hiçbir polimerin tüm çok lümenli kateter uygulamaları için evrensel olarak ideal olmadığını göstermektedir. PEBA ve poliüretan, anatomiye uygunluğun yapısal sertlikten daha önemli olduğu distal kateter uçları ve yumuşak doku drenaj sistemleri gibi esnekliğe bağlı uygulamalarda mükemmeldir. PEEK ve poliimid, spektrumun diğer ucuna hizmet eder; kılavuz kateter şaftları ve yüksek basınçlı infüzyon hatları gibi borunun boyut değişikliği olmadan basınç ve yanal kuvvetlere direnmesi gereken uygulamalar. Birçok kateter için en uygun çözüm, her biri anatomik konumunun mekanik gereksinimlerine uygun olan iki veya daha fazla malzemenin birlikte ekstrüzyon veya sıralı birleştirilmiş bölümler yoluyla birleştirilmesini içerir. Çok Lümenli Malzeme Uygunluk Radarı: Temel Mühendislik Özellikleri Esneklik Güç Kimya Direnç Biyouyumluluk Sterilizasyon PEBA PEEK Poliüretan Puan ölçeği: 0-100 (normalleştirilmiş mühendislik performans indeksi) Beş mühendislik performansı boyutunda en yaygın kullanılan üç çok lümenli tüp polimerini karşılaştıran radar grafiği. Yukarıdaki radar grafiği, çok lümenli kateter tasarımında çok malzemeli yaklaşımların neden bu kadar yaygın olduğunu görsel olarak göstermektedir. PEBA ve poliüretan, kıvrımlı anatomide gezinen distal cihaz bölümleri için kritik olan esneklik eksenine hakim olurken, PEEK güç, kimyasal direnç ve sterilizasyon uyumluluğu açısından en üst konumda yer alıyor. Tek bir malzeme poligonu beş eksenin tümünü en iyi şekilde kapsamaz; tam da bu nedenle deneyimliyiz Tıbbi Çok Lümenli Boru Manufacturer ekipler, karmaşık kateter programları için tek polimer çözümleri yerine malzeme karışımları veya bölümlere ayrılmış şaft stratejileri önermektedir. Bu ödünleşim matrisini anlamak, etkili bir strateji için temel önemdedir. Tıbbi Çok Lümenli Boru Material Selection Cihaz geliştirme sırasında. Çok Lümenli Boru İmalatı Süreç Anlamak Çok Lümenli Boru İmalatı Process cihaz mühendislerinin gerçekçi tasarım özellikleri belirlemesine, boyutsal tolerans aralıklarını tahmin etmesine ve tedarikçi yeteneklerini akıllıca değerlendirmesine yardımcı olur. Temel süreç hassas ekstrüzyondur, ancak çok lümenli geometrilerin karmaşıklığı, tek lümenli tüp üretiminden önemli ölçüde daha fazla mühendislik karmaşıklığı gerektirir. Çok Lümenli Borular için Adım Adım Ekstrüzyon Prosesi Kalıp Tasarımı ve İmalatı: Özel bir ekstrüzyon kalıbı, dış tüp profilini ve tüm iç lümen şekillerini tanımlamak için hassas bir şekilde işlenmiştir. Kalıp tasarımı en kritik üst adımdır; kalıp geometrisindeki hatalar doğrudan bitmiş borudaki boyutsal hatalara yayılır. Karmaşık çok lümenli profiller için kalıp tasarımı tipik olarak polimerin erime davranışını tahmin etmek ve kalıp şişme etkilerini düzeltmek için hesaplamalı akış modellemeyi içerir. Polimer Kurutma ve Bileşimi: Tıbbi sınıf polimer reçineler, hidrolitik bozunmayı ve yüzey kusurlarını önlemek için ekstrüzyondan önce kontrollü nem seviyelerine kadar kurutulur. Birlikte ekstrüde edilmiş çok lümenli tüpler için, iki veya daha fazla ekstrüder farklı polimerleri aynı anda bir birleştirme kalıbına besler. Ekstrüzyon ve Kalibrasyon: polymer melt is forced through the die under controlled temperature and pressure, forming the continuous tube profile. A calibrator immediately downstream of the die controls the outer diameter and roundness while the tube is still in its semi-molten state. Internal lumen dimensions are maintained by pressurized air or mandrels running through the die pins. Soğutma ve Taşıma: extrudate passes through a water cooling trough at controlled temperature to set the final dimensions. A puller haul-off unit maintains consistent line speed, which directly controls wall thickness — faster haul-off produces thinner walls and smaller outer diameters. Hat İçi Boyut Ölçümü: Lazer mikrometri sistemleri, üretim sırasında sürekli olarak dış çapı ölçer ve proses kontrol sistemine gerçek zamanlı verileri besler. Duvar kalınlığı ve lümen boyutları, optik mikroskop kullanılarak periyodik numune kesitleri ile ölçülür. Kesme, Sarma ve İşleme Sonrası: Bitmiş borular belirli uzunluklarda kesilir veya makaralara sarılır. İşlem sonrası işlemler (uç şekillendirme, delik açma, yapıştırma, kaplama veya lazer markalama) cihaz tasarımının gerektirdiği şekilde gerçekleştirilir. Özel Çok Lümenli Ekstrüzyon Hizmetleri tipik olarak aynı üretim ayak izi içindeki tüm işlem sonrası adımları içerir. Çok Lümenli Boru Üretim Akışı Öl Tasarım Polimer Hazırlık Ekstrüzyon ve Boyutlandırma Soğutma ve Çekilme Satır içi Muayene Posta- Süreçing six-stage production flow for precision multi-lumen medical tubing from die fabrication through post-processing. production flow diagram illustrates how multi-lumen tubing manufacturing is a tightly coupled, sequential process where quality at each stage determines the feasibility of the next. Die design is the rate-limiting step for new profiles — design cycles for complex multi-lumen dies may take four to eight weeks, after which the extrusion and inline inspection stages can operate at high throughput. For device manufacturers evaluating suppliers for OEM Tıbbi Çok Lümenli Boru kalıp tasarımı kapasitesi ve süreç doğrulama belgelerinin (IQ/OQ/PQ) kanıtını talep etmek, genel ekstrüderler ile uzman tıbbi tüp üreticileri arasında güvenilir bir fark yaratır. Klinik Uygulamalar: Çok Lümenli Borunun Benzersiz Değer Sağladığı Yer Çok lümenli tüp sistemi, tek lümenli tasarımlara göre genel bir yükseltme değildir; tek bir yerleştirme noktasından eşzamanlı çok işlevli erişimin ölçülebilir prosedür veya hasta yararı sağladığı klinik senaryolar için amaca yönelik olarak oluşturulmuş bir mimaridir. Aşağıdaki uygulama alanları, en yüksek hacimli ve en hızlı büyüyen kullanım alanlarını temsil etmektedir. Çok Lümenli Kateter Borusu mevcut klinik uygulamada. Klinik Uygulamaya Göre Çok Lümenli Tüpün Benimsenmesi (Göreceli Hacim İndeksi) Santral Venöz Kateterler (CVC) 92 Balon Kateter Sistemleri 84 İlaç Dağıtımı ve İnfüzyon Sistemleri 76 Hemodiyaliz Kateterleri 68 Nörovasküler Erişim Kateterleri 55 Elektrofizyoloji Haritalama Kateterleri 42 Sektör uygulama verilerine dayalı bağıl hacim endeksi (0-100); mutlak pazar payı rakamları değil. Santral venöz kateterler, benimseme endeksinde 92 ile en yüksek puanı alıyor; bu, eş zamanlı IV sıvı uygulamasının, kan örneklemesinin ve ayrı portlardan ilaç dağıtımının günlük bir iş akışı gereksinimi olduğu yoğun bakım ünitesi ve perioperatif bakım için üç lümenli CVC tasarımlarının on yıllardır süren klinik standardını yansıtıyor. Balon kateter sistemleri 84 ile ikinci sırada yer almaktadır; esas olarak koroner, periferik ve yapısal kalp müdahalelerinde kullanılan her tel üzerinden balon kateteri, kılavuz tel lümenini balon şişirme lümeninden ayıran en az iki lümenli bir şaft gerektirir. Balon Kateterleri İçin Çok Lümenli Boru Sistemi tekrarlanan şişirme döngüleri sırasında şişirme lümeninin 10-20 atmosferi aşan basınçlar altında bütünlüğünü koruması gerektiğinden segment özellikle zorludur. İlaç Dağıtım Sistemleri için Çok Lümenli Boru Sistemi İlaç Dağıtım Sistemleri İçin Çok Lümenli Boru Sistemi Hedeflenen tedavi sunumunun, kombinasyon ilaç protokollerinin ve kapalı döngü infüzyon sistemlerinin genişlemesiyle desteklenen en hızlı büyüyen uygulama segmentlerinden birini temsil etmektedir. Onkoloji infüzyon portlarında, çift lümenli tasarımlar, iki uyumsuz ilaç maddesinin yalnızca uzak uçta birleşen ayrı kanallar yoluyla eşzamanlı uygulanmasına izin vererek kateter gövdesi içindeki kimyasal etkileşimi önler. Ağrı yönetiminde, çok lümenli epidural kateterler, lokal anesteziklerin ve opioidlerin bağımsız hız kontrolü ile ayrı kanallardan kombine infüzyonuna olanak tanır. Bu uygulamaların her biri, tüm klinik kullanım döngüsü boyunca lümen bütünlüğünün, boyutsal tutarlılığın ve kimyasal direncin korunduğu tüpler gerektirir. İnce Duvarlı ve Küçük Çaplı Çok Lümenli Borular: Sınırlarda Mühendislik Kateterler İçin İnce Duvarlı Çok Lümenli Boru Sistemi tasarımcıların eşzamanlı olarak dış çapı en aza indirdiği, bireysel lümen boyutunu maksimuma çıkardığı ve lümenler arasındaki bölmelerdeki yapısal bütünlüğü koruduğu çok lümenli ekstrüzyonda en zorlu kategoriyi temsil eder. 1,0 mm dış çapa sahip çift lümenli bir tüpte, iki lümeni ayıran septum yalnızca 80-120 mikron kalınlığında olabilir; bu duvar o kadar incedir ki herhangi bir işlem değişikliği tüpün çökmesine veya eksantrik hale gelmesine neden olarak tüpü kullanılamaz hale getirir. Küçük Çaplı Tıbbi Çok Lümenli Boru 0,5-2,0 mm OD aralığında, nörogirişimsel kateterlerde, pediatrik cihaz uygulamalarında ve erişim anatomisinin cihazı son derece küçük profillerle sınırladığı oftalmolojik aletlerde kullanılır. Bu boyutlarda tutarlı lümen geometrisine ulaşmak için kalıp pimi toleranslarının 5 mikronun altında olması, kalıp yüzeyi boyunca artı veya eksi 1 santigrat derece dahilinde erime sıcaklığı homojenliği ve %0,1 değişimin altında çekme hızı stabilitesi gerekir. Bunlar, yalnızca amaca yönelik tasarlanmış ekipmanlara sahip uzman tıbbi boru ekstrüderlerinin tutarlı bir şekilde karşılayabileceği hassas mühendislik gereksinimleridir. Tıbbi Çok Lümenli Tüpler için Dış Çapa Göre Minimum Septum Duvar Kalınlığı 0 100 200 300 400um 80um, 1.0mm->100um, 1.5mm->120um, 2.0mm->150um, 3.0mm->200um, 5.0mm->300um, 8.0mm->380um --> 155, 100->147.5, 120->140, 150->129, 200->110, 300->72.5, 380->42.5 --> 80um Dış Çap 0,5 mm 100um Dış Çap 1,0 mm 120um Dış Çap 1,5 mm 150um Dış Çap 2,0 mm 200um Dış Çap 3,0 mm 300um Dış Çap 5,0 mm 380um Dış Çap 8,0 mm Minimum septum duvar kalınlığı değerleri çift lümenli PEBA tüpleri için gösterge niteliğindedir; gerçek minimumlar malzemeye ve lümen sayısına bağlıdır. column chart makes an important engineering relationship visible: as outer diameter decreases, the minimum achievable septum wall thickness also decreases — but the oran Septum kalınlığının tüp OD'sine oranı aslında küçük çaplar için artar; bu, küçük ölçeklerde fonksiyonel lümen alanı yerine mevcut kesit alanının daha büyük bir bölümünün yapısal duvarlara tahsis edilmesi gerektiği anlamına gelir. 0,5 mm OD'de 80 µm'lik bir septum tüp çapının yaklaşık %16'sını tüketirken, 8 mm OD'de 380 µm'lik bir septum çapın yalnızca %5'ini temsil eder. Bu temel bir kısıtlamadır Küçük Çaplı Tıbbi Çok Lümenli Boru Mikro kateter uygulamaları için lümen çaplarını belirlerken cihaz mühendislerinin dikkate alması gereken tasarım. Özel Çok Lümenli Ekstrüzyon: Tasarım Şartnamesinden Nitelikli Üretime Özel Çok Lümenli Ekstrüzyon Hizmetleri tasarım spesifikasyonundan nitelikli üretim tedarikine kadar tüm yolculuğu kapsar ve bu sürecin anlaşılması, cihaz üreticilerinin uygun proje zaman çizelgelerini ve dokümantasyon beklentilerini belirlemesine yardımcı olur. Hazır tüp satın almanın aksine, özel çok lümenli ekstrüzyon, tüp üreticisinin mühendislik ekibinin cihaz gereksinimlerini incelediği ve klinik performans ile üretim fizibilitesini dengeleyen bir tüp spesifikasyonu önerdiği işbirliğine dayalı bir tasarım aşamasıyla başlar. Tıbbi Çok Lümenli Boru Market Demand Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 178, 106->166.2, 113->150.6, 124->128.9, 139->99.2, 161->57.3, 182->15.7 --> 178, 102->174, 106->166, 112->154, 120->138, 133->112, 148->84 --> Öngörülen Çok Lümenli Tıbbi Borular Tek Lümenli Tıbbi Boru Büyüme endeksi 2019=100; 2027'ye kadar sektör CAGR analizine dayalı öngörülen değerler. dual-line growth chart above captures a critical market dynamic: çok lümenli tüp talebi yaklaşık %11-14 CAGR oranında artıyor — yeni nesil kateter tabanlı cihazların artan fonksiyonel karmaşıklığı nedeniyle tek lümenli tüplerin %5-7'lik oranının neredeyse iki katı. Klinik uygulamaya giren her yeni minimal invaziv tedavi kategorisi (robotik kateter ablasyonu, transkateter valf onarımı, endovasküler ilaç dağıtımı) tek lümenli tasarımların destekleyemeyeceği çok lümenli şaft mimarilerini gerektirme eğilimindedir. Bu yapısal talep artışı, uzman şirketlerin kapasite ve vasıflarını artırıyor Tıbbi Çok Lümenli Boru Manufacturer Tesisler, çok yıllı tedarik zincirleri oluşturan cihaz şirketleri için giderek daha rekabetçi bir fark yaratan unsurdur. Özel Ekstrüzyon Geliştirme Zaman Çizelgesinden Neler Beklenmeli? Tablo 2: Spesifikasyondan üretim sürümüne kadar özel çok lümenli tüp geliştirme için tipik proje zaman çizelgesi Aşama Faaliyetler Tipik Süre Tasarım Review Spesifikasyon incelemesi, DFM önerileri, malzeme onayı 1-2 hafta Öl Design and Fabrication Öl engineering, machining, initial trial runs 4-8 hafta Prototip Ekstrüzyonu Örnek üretim, boyutsal yeterlilik, yineleme 2-4 hafta Süreç Validation (OQ/PQ) Süreç capability demonstration, SPC establishment 3-6 hafta Üretim Sürümü Dokümantasyon paketi, ilk üretim partisi, ticari tedarik 2-3 hafta development timeline above reflects the practical reality that custom multi-lumen extrusion programs require three to five months from specification sign-off to first production lot for most profiles. Die design and fabrication is the longest individual phase and the one with the greatest variability depending on profile complexity. Device manufacturers who initiate tubing development concurrent with early catheter prototyping — rather than waiting for device design freeze — consistently achieve faster overall program timelines and avoid the schedule risk of late-discovered tubing specification changes. Ningbo Linstant Polymer Materials Co., Ltd., 2014 yılında kuruldu. 400 çalışan , entegre teklifler Özel Tıbbi Çok Lümenli Boru OEM/ODM tıbbi boru platformu aracılığıyla geliştirme ve üretim. Polimer ekstrüzyonu, kaplama ve son işlemlerdeki derin uzmanlığıyla şirket, hem polimer malzeme özelliklerinin hem de kateter uygulama gereksinimlerinin derinlemesine anlaşılmasına dayanan yapıcı tasarım önerileri sunarak cihaz üreticilerinin her aşamada daha az yineleme ve daha güçlü süreç dokümantasyonu ile konseptten nitelikli tedarike geçmelerine yardımcı oluyor. Mühendislerin Tanımlaması Gereken Temel Tasarım Özellikleri Bir yere yaklaşmadan önce Tıbbi Çok Lümenli Boru Manufacturer özel bir ekstrüzyon programı için cihaz mühendislerinin aşağıdaki spesifikasyon sorularına net yanıtları olması gerekir. Proje başlangıcındaki eksik girdiler, çok lümenli tüp geliştirmede prototip yineleme döngülerinin ve zaman çizelgesi gecikmelerinin en yaygın nedenidir. Lümenlerin sayısı ve işlevi: Tam olarak kaç lümen gerektiğini ve her birinin ne taşıdığını tanımlayın (kılavuz tel, şişirme sıvısı, ilaç, irigasyon, elektrik kabloları, gaz veya aspirasyon). İşlev, minimum lümen boyutunu ve basınç derecesi gereksinimlerini belirler. Dış çap ve toplam cihaz profili: Erişim anatomisine ve introdüser kılıf uyumluluğuna göre izin verilen maksimum OD'yi milimetre veya Fransız boyutu cinsinden belirtin. Her kanal için minimum lümen kimliği: Her lümenden geçmesi gereken en büyük nesneye (kılavuz tel dış çapı, balon portu bağlantısı veya belirli bir basınç düşüşünde gerekli akış hızı hesaplaması) dayanmaktadır. Malzeme gereksinimleri: Her şaft bölümünde istenilen esneklik modülü, her lümenden geçen sıvılarla kimyasal uyumluluk ve cihaz imalat sürecinde kullanılan sterilizasyon yöntemi. Uzunluk ve şaft profili: Toplam kateter uzunluğu, tekdüze veya konik bir sertlik profilinin gerekli olup olmadığı ve şaft uzunluğu boyunca farklı malzeme bölümlerinin gerekli olup olmadığı. Boyutsal toleranslar: Cihaz montajı ve klinik işlev için hortumun karşılaması gereken kabul edilebilir dış çap, iç çap ve duvar kalınlığı toleransları. Daha sıkı toleranslara ulaşılabilir ancak daha kapsamlı süreç doğrulaması gerektirir ve geliştirme teslim süresini uzatabilir. Sıkça Sorulan Sorular S1: Çok lümenli tüp ile tek lümenli tüp arasındaki fark nedir? Tek lümenli tüpte bir dahili kanal bulunurken, çok lümenli tüpte bir dış tüp gövdesi içinde iki veya daha fazla ayrı dahili kanal bulunur. Çok lümenli tasarımlar, tek bir kateterin eşzamanlı olarak sıvı dağıtmasına, kılavuz telleri taşımasına ve şişirme veya aspirasyon gerçekleştirmesine olanak tanır; aksi halde birden fazla ayrı cihaz veya yerleştirme gerektirecek işlevler. S2: Tıbbi çok lümenli tüplerde en yaygın olarak hangi malzemeler kullanılır? most commonly used materials include PEBA (polyether block amide), nylon (PA12), polyurethane, PEEK, and polyimide. Material selection depends on the flexibility, strength, chemical resistance, and sterilization requirements of the specific catheter application. Many designs combine two or more materials in segmented shafts or co-extruded layers. S3: Bir tüpe kaç lümen dahil edilebilir? Uygulamada, çoğu tıbbi çok lümenli kateter şaftı iki ila beş lümen içerir; ikili ve üç lümenli tasarımlar en yaygın olanıdır. Daha yüksek lümen sayıları mümkündür ancak yeterli septum duvar kalınlığını ve lümen akış alanını korumak için giderek daha büyük dış çaplar gerektirir, bu da küçük profilli erişim uygulamalarında kullanımlarını sınırlar. S4: Çok lümenli tüpler belirli bir kateter tasarımı için özelleştirilebilir mi? Evet. Deneyimli OEM tıbbi tüp üreticileri, belirtilen dış çap, bireysel lümen kimlikleri, lümen geometrisi, malzeme ve duvar kalınlığı ile çok lümenli profillerin özel ekstrüzyonunu sunar. Özel programlar, profil karmaşıklığına ve doğrulama gereksinimlerine bağlı olarak genellikle spesifikasyon imzalanmasından nitelikli üretim tedarikine kadar üç ila beş ay sürer. S5: Küçük çaplı çok lümenli tüpler için hangi toleranslara ulaşılabilir? Hassas tıbbi çok lümenli ekstrüzyon için, artı veya eksi 0,010 mm'lik dış çap toleransları ve artı veya eksi 5-10 mikron dahilindeki septum duvar kalınlığı bütünlüğü, iyi kontrol edilen üretim ortamlarında elde edilebilir. Bu spesifikasyonlar, hat içi lazer mikrometri, SPC proses kontrolü ve 5 mikronun altındaki toleranslarda korunan nitelikli kalıplama gerektirir. S6: Çok lümenli tüp sistemi tüm standart sterilizasyon yöntemleriyle uyumlu mudur? Uyumluluk seçilen polimere bağlıdır. EO gazı ve gama ışınlaması, PEBA, naylon, poliimid ve poliüretan dahil çoğu tıbbi çok lümenli tüp malzemesiyle uyumludur. Buharlı otoklav sterilizasyonu, başta PEEK ve bazı PTFE bazlı yapılar olmak üzere daha yüksek termal stabiliteye sahip malzemelerle sınırlıdır. Sterilizasyon yöntemi malzeme seçimi sırasında onaylanmalıdır, sonrasında değil.

Doğrudan Cevap: Ne Tıbbi GÖZ ATIN Borusu Nedir ve Neden Önemlidir? Tıbbi GÖZ ATIN tüpü, polieter eter ketondan (GÖZ ATIN) yapılmış, hassas ekstrüde edilmiş bir polimer tüptür; olağanüstü mekanik gücü, 250 santigrat dereceye kadar termal stabiliteyi ve kanıtlanmış biyouyumluluğu birleştiren yüksek performanslı bir termoplastiktir. tek bir malzeme platformunda. Naylon, PTFE veya poliüretan gibi geleneksel polimerlerin güç, boyutsal hassasiyet ve sterilizasyon direnci gibi birleşik talepleri karşılayamadığı kateterler, endoskoplar, cerrahi aletler ve implante edilebilir bileşenler de dahil olmak üzere çok çeşitli tıbbi cihaz uygulamalarında kullanılır. Kateter Sınıfı PEEK Borusu Minimal invazif prosedürlerin daha ince, daha güçlü ve daha güvenilir kateter şaftı malzemeleri gerektirmesi nedeniyle son on yılda klinik önemi önemli ölçüde arttı. PEEK, metallerin aksine radyolüsenttir; X-ışını veya MRI görüntülemeyi engellemez ve daha yumuşak polimerlerin aksine, tıbbi cihaz üretimi ve klinik kullanımından kaynaklanan mekanik ve termal stresler altında hassas boyut toleranslarını korur. Bir kaynaktan cihaz mühendisleri için Tıbbi GÖZ ATIN Borusu Manufacturer PEEK, onu modern kateter ve cihaz tasarımında temel malzeme haline getiren bir düzeyde işlem çok yönlülüğü ve performans tutarlılığı sunar. Tıbbi Sınıf PEEK'in Temel Malzeme Özellikleri PEEK'in tıbbi cihaz boruları için tercih edilen bir malzeme haline gelmesinin nedeni, alternatif polimerlerle kopyalanması gerçekten zor olan bir özellik kombinasyonunda yatmaktadır. Yarı kristal yapısı ona yüksek sıcaklıklarda sağlamlık ve dayanıklılık kazandırırken, kimyasal omurgası hidrolize, organik solventlere ve tekrarlanan sterilizasyon döngülerinin zorlu koşullarına karşı dayanıklıdır. Biyouyumlu PEEK Borusu Tıbbi kullanıma uygun koşullar altında üretilen cihazlar, ISO 10993 ve USP Sınıf VI gerekliliklerini karşılayarak cihaz gönderimleri için açık bir düzenleyici yol oluşturur. PEEK ve Yaygın Tıbbi Boru Polimerleri: Bir Özellik Karşılaştırması Tablo 1: PEEK'in diğer yaygın tıbbi tüp malzemeleriyle temel özellik karşılaştırması Mülkiyet PEEK Polimid (PI) PTFE Naylon Çekme Dayanımı (MPa) 100-170 170-230 20-35 50-90 Maks. Servis Sıcaklığı (C) 250'ye kadar 260'a kadar 260'a kadar 100'e kadar Min. Duvar Kalınlığı (um) ~100 ~12 ~150 ~80 MRI Uyumluluğu Mükemmel Mükemmel Mükemmel İyi Sterilizasyon Direnci EO, Buhar, Gama, E-ışını EO, Gama EO, Gama EO, Gama Kimyasal Direnç Çok İyi Mükemmel Mükemmel Orta Bu karşılaştırmada PEEK'i diğerlerinden ayıran şey herhangi bir özelliği değil, yetenek profilinin genişliğidir. Otoklavlama toleransını (134 santigrat derecede buhar sterilizasyonu), MRI radyolüsensini ve kortikal kemiğinkine yaklaşan yapısal sertliği (implanta bitişik cihaz bileşenleri için önemli olan bir özellik) birleştiren tek yaygın tıbbi polimerdir. Belirten mühendisler için Sterilize Edilebilir Tıbbi PEEK Borusu , yalnızca EO gazı yerine buhar otoklavlamanın kullanılabilmesi, sterilite doğrulamasını önemli ölçüde basitleştirir ve yeniden kullanılabilir cihaz uygulamalarında birim başına işleme maliyetini azaltır. Kateter ve Endoskop Uygulamalarında Neden PEEK Seçildi? Kullanma kararı Tıbbi GÖZ ATIN Borusu For Catheters nadiren tek bir mülk tarafından yönlendirilir. Bunun yerine, PEEK'in birleşik profilinin aynı anda birden fazla tasarım kısıtlamasını çözdüğüne dair sistem düzeyindeki mühendislik yargısını yansıtıyor. Kateter şaftları bükülmeden itilmeli (kolon mukavemeti), bükülmeden bükülmeli (esnek yorulma direnci), rotasyonu saptan uca doğru bir şekilde iletmeli (tork iletimi), yüksek basınçlarda kontrast maddeye ve saline dayanmalıdır ( Yüksek Basınçlı Tıbbi PEEK Borusu uygulamalar) ve MRI veya floroskopik görüntülemeyi bozmaz. Seçimi tek bir özellik kazanamaz; PEEK'in tüm bu gereksinimleri aynı anda karşılama yeteneğidir. Malzemeye Göre Kateter Tasarımı Gereksinim Puanı (0-100) Kolon Gücü Bükülme Direnci Tork İletimi Basınç Dayanımı MRI Uyumluluğu 0 20 40 60 80 100 88 80 85 90 95 PEEK Performans Puanı (kateter mühendisliği indeksi) Puanlar, kateter şaftı tasarım gereklilikleri için normalleştirilmiş mühendislik uygunluk derecelendirmelerini temsil eder. Yukarıdaki yatay çubuk grafik, PEEK'in en güçlü tek puanının 100 üzerinden 95 ile MRI uyumluluğunda olduğunu ortaya koyuyor; bu, onun MRI kılavuzluğunda prosedürlerde sıfır görüntü artefaktı oluşturan tamamen radyolüsen, manyetik olmayan doğasını yansıtıyor. Basınç direnci puanı 90 olup, bu da malzemenin yüksek çekme modülüyle (~3,6 GPa) tutarlıdır. Yüksek Basınçlı Tıbbi PEEK Borusu Balon kateter sistemlerinde ve kontrast enjeksiyon uygulamalarında tekrarlanan şişirme döngülerini sürdürmek için. 88'lik kolon mukavemeti, PEEK'in daha yumuşak polimerlere göre şaft sıkıştırması olmadan uzun, dolambaçlı teslimat yollarında itilebilirliği koruma avantajını yansıtıyor. Bu puanlar toplu olarak PEEK'in neden küresel olarak kateter şaftı tasarımında önde gelen yapısal malzeme haline geldiğini açıklamaktadır. PEEK Borusunun Temel Tıbbi Uygulamaları Girişimsel Kardiyoloji Kateterleri: Koroner prosedürlere yönelik kılavuz kateter şaftları ve tanısal kateterler, 100 cm'yi aşan uzunluklarda kolon gücü ve bükülme direnci gerektirir. PEEK birçok tasarımda bu talepleri metal takviyesi olmadan karşılamaktadır. Nörovasküler Erişim Sistemleri: Nörogirişimsel prosedürlerdeki erişim kılıfları ve destek kateterleri, PEEK'in radyolüsensinden ve anatomiyi ve cihazı artefakt olmadan aynı anda görüntüleme yeteneğinden yararlanır. Endoskopik Enstrümantasyon: Gastrointestinal ve pulmoner endoskoplardaki çalışan kanal tüpleri ve biyopsi kanalı astarları, PEEK'in tekrarlanan enzimatik temizleme ve dezenfeksiyon protokollerine karşı kimyasal direncini güçlendirir. Sıvı Yönetimi ve İnfüzyon Sistemleri: Kontrast enjeksiyonu ve ilaç dağıtımına yönelik yüksek basınçlı infüzyon hatları, uzun prosedür süreleri boyunca güvenli çalışma basınçlarını korumak için PEEK'in patlama gücünü ve boyutsal stabilitesini kullanır. İmplante Edilebilir Cihaz Bileşenleri: Spinal ve ortopedik cihaz üreticileri, kemik benzeri modülün ve uzun vadeli biyouyumluluğun gerekli olduğu ilaç elüsyon bileşenlerinde ve yapısal kılavuz elemanlarında PEEK tüpünü kullanır. Robotik Cerrahi Alet Kanalları: Robotik laparoskopik sistemlerde alet dağıtım kanalları kullanımı Hassas Tıbbi PEEK Borusu Tekrarlanan artikülasyon döngüleri altında boyutsal stabilitesi için. İnce Duvarlı ve Mikro Delikli PEEK Boru: Boyutsal Yetenekler Pratik olarak en önemli yönlerden biri İnce Duvarlı Tıbbi PEEK Boru üretimde hangi boyutsal spesifikasyonlara ulaşılabileceğini ve bu spesifikasyonların cihaz performansına nasıl yansıdığını anlamaktır. PEEK'in yarı kristal yapısı, onu amorf polimerlere göre daha sert ve daha az deforme edilebilir hale getirir; bu, ekstrüzyon sırasında daha sıkı proses kontrolü gerektirir ancak bitmiş bileşende boyutsal stabilite avantajı sağlar. Mikro Delikli Tıbbi PEEK Boru rutin olarak dış çapları 0,5 mm'nin altında ve et kalınlıkları 100-200 µm aralığında üretilmektedir. 12 um kadar düşük duvar kalınlıklarına ulaşabilen poliimidden farklı olarak PEEK'in işleme özellikleri, yaklaşık 100 um'yi istikrarlı üretim için pratik bir alt sınır haline getirir. Bu kısıtlama dahilinde PEEK, kendi çap aralığı için hala mükemmel lümen-OD oranları sunabilmektedir, bu da onu girişimsel kateter hacminin çoğunluğunu temsil eden 1,5 ila 8 French boyut aralığındaki kateterler için oldukça rekabetçi kılmaktadır. Tıbbi PEEK Boru Üretimi için Ulaşılabilir Dış Çap Aralığı (mm) Mikro Delik Küçük Çap Standart Büyük Çap 0 2 4 6 8 10mm 13.5 60=73.5; 1.2->54 60=114; 1.5->67.5 60=127.5; 3.5->157.5 60=217.5; etc --> 0,3 - 1,2 mm 1,0 - 3,0 mm 2,5 - 6,0 mm 5-10mm OD aralıkları tipik üretim yeteneklerini yansıtır; bu aralıkların dışındaki özel boyutlara uzman üreticiler tarafından ulaşılabilir. Yukarıdaki grafik, tıbbi PEEK borularının dört üretim kategorisinde elde edilebilir dış çap aralıklarını haritalandırmaktadır. 0,3-1,2 mm'lik mikro delik aralığı özellikle aşağıdakiler için uygundur: Küçük Çaplı Tıbbi PEEK Boru OD azalmasındaki her milimetrenin onda birinin vasküler travmada ölçülebilir bir azalmaya karşılık geldiği nörogirişimsel erişim ve hassas ilaç dağıtım sistemlerindeki uygulamalar. 2,5-6,0 mm'lik standart çap aralığı, tanısal ve girişimsel kardiyoloji kateter şaftı gereksinimlerinin çoğunu kapsar. Bu aralıkların cihaz geliştirmenin başlangıcında anlaşılması, tedarikçi kalifikasyonu sırasında keşfedilen üretilebilirlik kısıtlamalarından kaynaklanan son aşamadaki tasarım revizyonlarını önler. Tablo 2: Hassas tıbbi PEEK tüpleri için tipik boyut toleransları Boyut Nominal Aralık Ulaşılabilir Tolerans Ölçüm Yöntemi Dış Çap 0,3 - 10,0 mm /- 0,010 mm Hat içi lazer mikrometrisi İç Çap 0,1 - 9,0 mm /- 0,010 mm Optik CMM, pin göstergesi Duvar Kalınlığı 100 - 1000um /- 5-10 um Optik kesit Eşmerkezlilik (eksantriklik) Tüm çaplar %5'ten az Optik kesit Tablo 2'deki boyut toleransı verileri, iyi kontrol edilen PEEK ekstrüzyon operasyonlarında elde edilebilecek hassasiyet standardını yansıtmaktadır. Hassas Tıbbi PEEK Borusu artı veya eksi 0,010 mm dış çap toleransları ve %5'in altındaki duvar eş merkezliliği, kateter montajcılarına güvenilir bir bileşen temeli sağlayarak, alt montaj aşamasında reddetme oranlarını azaltır ve bitmiş cihazda tutarlı mekanik performans sağlar. Bu toleranslar, ISO 13485 kalite yönetimi gereksinimleri kapsamında gereken tam izlenebilirlik ile hat içi lazer mikrometri ve istatistiksel süreç kontrolü yoluyla korunur. Sterilizasyon Uyumluluğu: Belirleyici Bir PEEK Avantajı Sterilize Edilebilir Tıbbi PEEK Borusu rakip polimer tüplerin çoğundan kritik bir açıdan ayrılıyor: boyut değişikliği veya özellik kaybı olmadan 134 santigrat derecede buharlı otoklavlamaya dayanabiliyor. Bu, PEEK'in yüksek cam geçiş sıcaklığının (yaklaşık 143 santigrat derece) ve yaklaşık 343 santigrat derecedeki yarı kristal erime noktasının doğrudan bir sonucudur; bu, malzemenin standart buhar sterilizasyon koşulları altında tamamen katı ve boyutsal olarak stabil kaldığı anlamına gelir. Belirli endoskopik aletler, cerrahi kılavuzlar ve sıvı yönetimi bileşenleri dahil olmak üzere yeniden kullanılabilen tıbbi cihazlar için buhar sterilizasyonu uyumluluğu, EO gazı işleme gereksinimini ortadan kaldırır, döngü başına sterilizasyon maliyetini azaltır ve prosedür kullanımları arasında daha hızlı geri dönüş sağlar. Ek olarak PEEK, çalışma ömürleri boyunca yüzlerce sterilizasyon döngüsünden geçebilecek yeniden kullanılabilir cihaz bileşenleri için kritik bir yeterlilik gereksinimi olan tekrarlanan sterilizasyon döngüleri yoluyla mekanik özelliklerini korur. Polimer Bazında Sterilizasyon Yöntemi Uyumluluğu (Uygunluk Puanı) EO Gazı Buhar 134C Gama E-ışın 0 25 50 75 100 PEEK Poliimid PTFE Naylon Uygunluk puanı 0-100; daha yüksek olması söz konusu sterilizasyon yöntemiyle daha iyi uyumluluğu gösterir. Yukarıdaki gruplandırılmış sütun şeması PEEK'in sterilizasyon çok yönlülüğünü hemen görünür kılmaktadır. Çoğu polimer, EO gazı ve gama ışınımı konusunda rekabetçi bir puan alırken, PEEK buhar otoklav uyumluluğunda 95 puanla belirgin bir şekilde tek başına duruyor; bu kategoride naylonun sadece 20, polimidin ise 30 puan aldığı, her ikisinin de 134 santigrat derecede boyutsal bozulma veya özellik bozulması yaşadığı bir kategori. Bu tek farklılaştırıcı, PEEK'i herhangi bir yeniden kullanılabilir cihaz bileşeni veya cihaz üreticisinin sterilite stratejisinin buhar işlemeye dayandığı herhangi bir uygulama için varsayılan seçim haline getirir. Kaynakları değerlendiren satın alma ekipleri için Sterilize Edilebilir Tıbbi PEEK Borusu , bu özellik malzeme alanını yeniden kullanılabilir cihaz programları için PEEK'e etkili bir şekilde daraltır. Biyouyumluluk Profili ve Düzenleyici Yol Biyouyumlu PEEK Borusu implante edilebilir ortopedik ve omurga cihazlarında otuz yılı aşkın süredir kullanılan geniş kapsamlı klinik öncesi ve klinik kanıtlarla desteklenmektedir. Malzemenin ISO 10993 kapsamındaki biyouyumluluğu, sitotoksisite, duyarlılık, sistemik toksisite, genotoksisite ve implantasyon testleriyle kanıtlanmış olup, yeni kateter ve cihaz uygulamaları için biyolojik değerlendirme gönderimlerinin riskini önemli ölçüde ortadan kaldıran düzenleyici bir kanıt temeli oluşturulmuştur. Plastikleştiriciler, stabilizatörler veya potansiyel sızıntı sorunları olan işleme katkı maddeleri içeren bazı polimer sistemlerinden farklı olarak, boru ekstrüzyonunda kullanılan tıbbi sınıf PEEK tipik olarak ikincil katkı maddeleri olmadan işlenir. Baz polimerin kendisi (doğrusal aromatik bir termoplastik) hem sulu hem de fizyolojik ortamlarda kimyasal olarak inerttir ve normal kullanım koşulları altında bilinen hiçbir hidrolitik bozunma yolu yoktur. Bu, düzenleyici kurumların FDA 21 CFR ve EU MDR 2017/745 kapsamında sınıf II ve III cihaz gönderimleri için giderek daha fazla ihtiyaç duyduğu ekstrakte edilebilir ve sızabilir (E&L) karakterizasyon sürecini basitleştirir. Kaliteli bir Tıbbi PEEK Boru Tedarikçisinin Sağlaması Gereken Düzenleyici Belgeler ISO 10993 Biyouyumluluk Test Raporları - amaçlanan temas sınıflandırmasına uygun olarak minimum sitotoksisiteyi, duyarlılığı ve sistemik toksisiteyi kapsar USP Sınıf VI Plastik Test Sonuçları - Kullanılan spesifik malzeme cinsinin biyolojik inertliğini doğrulayan sistemik enjeksiyon ve implantasyon verileri ISO 13485 Kalite Yönetim Sertifikası - Üreticinin belgelendirilmiş bir tıbbi cihaz kalite sistemi kullandığının doğrulanması Hammadde Uygunluk Sertifikaları — PEEK reçine kalitesini spesifikasyona göre takip eden partiye özel belgeler Boyutsal ve Mekanik Test Raporları - Üretildiği şekliyle borunun belirtilen dış çap, iç çap, duvar kalınlığı ve çekme özelliği gerekliliklerini karşıladığının doğrulanması Çıkarılabilir Karakterizasyon Verileri — hastayla temas süresi uzun olan cihazlar için düzenleyici kurumlar tarafından giderek daha fazla talep edilmektedir Özel Tıbbi PEEK Boruları: OEM ve ODM Yetenekleri Özel Tıbbi PEEK Borusu kateter ve cihaz OEM'lerinin, tasarımları kullanıma hazır bileşen sınırlamalarına göre uyarlamak yerine, cihaz mimarilerine tam olarak uyan boru konfigürasyonlarını belirlemelerine olanak tanır. Deneyimli bir uzmandan özel ekstrüzyon yetenekleri Tıbbi GÖZ ATIN Borusu Manufacturer bağımsız olarak veya ortaklaşa belirlenebilen geniş bir tasarım parametreleri aralığını kapsar. Spesifikasyon Türüne Göre Özel PEEK Boru Sipariş Sıklığı (%) Özel PEEK Özel OD/ID (35%) Özel Et Kalınlığı (%22) Çok Lümenli Yapılandırma. (%18) Renkli/Lazer Markalama (%12) Yüzey Kaplama (%8) Diğer Özel Özellikler (%5) OEM tıbbi cihaz üreticilerinin özel PEEK boru sipariş profillerine dayalı gösterge niteliğinde dağıtım. Yukarıdaki halka grafiği, özel PEEK boru siparişlerinin çoğunluğunun — %35 — katalog boyut aralıklarının dışında kalan standart dışı OD/ID kombinasyonlarına odaklanın. Bu, farklı klinik uzmanlıklar ve cihaz nesillerindeki çok çeşitli kateter mimarilerini yansıtan en yaygın kişiselleştirme ihtiyacıdır. Özel duvar kalınlığı özellikleri %22 patlama basıncı gereklilikleri ve istenen sertlik profilleri tarafından yönlendirilen en yaygın ikincidir. %18'lik çok lümenli konfigürasyonlar, tel üzeri kateter sistemlerinde kullanılan iki lümenli ve üç lümenli şaft tasarımlarını, kılavuz tel ile birleştirilmiş balon şişirmeyi veya eş zamanlı sıvı aspirasyonu ve dağıtım uygulamalarını kapsayan üçüncü ana kategoriyi temsil eder. Ningbo Linstant Polymer Materials Co., Ltd., 2014 yılında 100'den fazla iş gücüyle kuruldu. 400 çalışan , ekstrüzyon, kaplama ve işlem sonrası entegre yeteneklere sahip, uzmanlaşmış bir OEM/ODM tıbbi boru tedarikçisi olarak faaliyet göstermektedir. Platformları destekliyor Özel Tıbbi PEEK Borusu ISO 13485 uyumlu kalite yönetimiyle, her üretim partisinde tutarlı ürün kalitesi sağlayan, ilk tasarım spesifikasyonundan prototip kalifikasyonu ve ticari üretime kadar. Tıbbi cihaz üreticileri, karmaşık kateter tasarımları için gereken tüm polimer işleme teknolojilerine erişim sağlarken, tedarik zinciri yönetimini basitleştiren tek kaynaklı tedarikçi ilişkisinden yararlanıyor. Tıbbi PEEK Boru Pazarının Büyümesi ve Endüstri Eğilimleri Talep Tıbbi Cihaz PEEK Borusu minimal invaziv cerrahinin, girişimsel kardiyolojinin ve nörogirişimsel prosedürlerin dünya çapında daha geniş bir şekilde yayılmasını takip etmiştir. Prosedür hacimleri büyüdükçe ve cihaz tasarımları daha karmaşık hale geldikçe, daha yüksek performanslı yapısal boru malzemelerine olan ihtiyaç, geleneksel polimer tüplerden PEEK bazlı bileşenlere geçişi hızlandırdı. Tıbbi GÖZ ATIN Borusu Market Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 180, 104->172, 109->162, 118->144, 132->120, 155->82, 185->30 --> Öngörülen Tıbbi GÖZ ATIN Borusu Genel Tıbbi Polimer Borular Endeks bazı 2019=100; 2027 yılına kadar sektör CAGR trendlerine dayalı olarak öngörülen değerler. Çizgi grafik, tıbbi PEEK tüplerinin büyüme yörüngesini daha geniş genel tıbbi polimer tüp pazarıyla karşılaştırıyor. PEEK çizgisinin daha dik eğimi tahmini bir değeri yansıtır. %10-13'lük CAGR PEEK'e özel boru talebi için bu oran genel tıbbi polimer boru segmenti için yaklaşık %6-8'dir. Bu üstün performans, malzemenin, PEEK'in özellik profilinin farklı bir spesifikasyona hükmettiği robotik cerrahi aletleri, yeni nesil kardiyak ablasyon kateterleri ve hassas ilaç dağıtım sistemleri gibi daha yüksek değerli, daha yüksek spesifikasyona sahip cihaz kategorilerine nüfuz etmesini yansıtıyor. Cihaz mühendisleri ve satın alma yöneticileri, Tıbbi GÖZ ATIN Borusu Supplier bu nedenle kapasite ve yeteneğin arttığı ancak nitelikli tedarikçi seçiminin kritik bir risk yönetimi kararı olmaya devam ettiği bir tedarik ortamında faaliyet gösteriyoruz. Tıbbi PEEK Tüp Tedarikçisinin Seçilmesi: Temel Değerlendirme Kriterleri Kaynak bulma Tıbbi Cihaz PEEK Borusu Doğru üretim ortağından gelen teklifin cihaz kalitesi, mevzuata uygunluk ve tedarik zinciri esnekliği açısından uzun vadeli etkileri vardır. Aşağıdaki değerlendirme çerçevesi, tıbbi cihaz üreticilerinin bir tıbbi cihazı nitelendirirken uygulaması gereken kriterleri özetlemektedir. Tıbbi GÖZ ATIN Borusu Manufacturer bir geliştirme veya ticari program için. Kalite Yönetim Sistemi: ISO 13485 sertifikası temel bir gerekliliktir. Denetime hazırlık ve belgelenmiş tasarım kontrolü, süreç doğrulama (IQ/OQ/PQ) ve uygunsuzluk yönetimi, sertifikanın ötesinde önemli olan operasyonel göstergelerdir. Malzeme İzlenebilirliği: Üretim kayıtları aracılığıyla muhafaza edilen ve uygunluk sertifikalarına dahil edilen, sertifikalı tedarikçilerden gelen PEEK reçinesinin partiden partiye izlenebilirliği, cihaz düzenleme başvuruları için tartışılamaz. Boyutsal Yetenek: Tasarımınızla ilgili belirli toleranslar için SPC verilerini ve süreç yeteneği endekslerini (Cpk) talep edin. Yetenekli bir tedarikçi bu verileri standart boyutlar için hazır bulunduracak ve bunu proses doğrulama sırasında özel spesifikasyonlar için üretebilecektir. Özel Development Experience: Tedarikçinin geçmiş performansını değerlendirin Özel Tıbbi PEEK Borusu benzer karmaşıklık ve hacimdeki projeler. Örnek olay incelemesi örnekleri isteyin ve mümkünse müşteri iletişim bilgilerine başvurun. İşlem Sonrası Yeteneği: Tedarikçinin, montaj adımlarınızı ve tedarik zinciri temas noktalarınızı azaltan kesme, uç şekillendirme, kaplama, yapıştırma veya lazer markalama gibi ikincil işlemleri sağlayıp sağlayamayacağını düşünün. Düzenleyici Dokümantasyon Paketi: Bir profesyonel OEM Tıbbi PEEK Boru Tedarikçi, her belge türü için özelleştirilmiş talepler gerektirmeden, FDA ve AB MDR gönderim gereksinimlerine uygun standart bir belge paketi sağlayacaktır. Sıkça Sorulan Sorular S1: PEEK ne anlama geliyor ve tıbbi tüplerde neden kullanılıyor? PEEK, polieter eter keton anlamına gelir. Tıbbi tüplerde kullanılır çünkü yüksek gerilme mukavemetini, 250 santigrat dereceye kadar termal stabiliteyi, buhar sterilizasyonu uyumluluğunu, MRI radyolüsensini ve kanıtlanmış biyouyumluluğu, yani hiçbir rakip polimerin tam olarak kopyalayamadığı özellikleri benzersiz bir şekilde birleştirir. S2: Tıbbi PEEK tüpü biyouyumlu mudur ve hastayla temas açısından güvenli midir? Evet. ISO 13485 koşulları altında üretilen tıbbi sınıf PEEK tüpleri, ISO 10993 ve USP Sınıf VI standartlarına göre değerlendirilir. Kimyasal olarak inert aromatik yapısı, fizyolojik koşullar altında plastikleştiricileri veya bozunma ürünlerini sızdırmaz, bu da kanla temas eden ve dokuyla temas eden cihaz uygulamalarında kullanımını destekler. S3: Tıbbi PEEK tüpleri buharla sterilize edilebilir mi? Evet ve bu PEEK'in klinik açıdan en önemli avantajlarından biridir. PEEK boyutsal olarak stabil kalır ve 134 santigrat derecede tekrarlanan otoklav döngüleri yoluyla mekanik özelliklerini korur; bu da onu buhar sterilizasyonunun tercih edilen veya gerekli sterilizasyon yöntemi olduğu yeniden kullanılabilir tıbbi cihazlar için uygun kılar. S4: Tıbbi PEEK tüpleri için elde edilebilecek minimum duvar kalınlığı nedir? Hassas tıbbi PEEK tüpleri rutin olarak yaklaşık 100 mikrondan başlayan duvar kalınlıklarıyla üretilir. Bu, poliimidden (~12 um'ye ulaşabilen) daha kalındır ancak diğer birçok yapısal polimerden daha incedir ve PEEK'in yaklaşık 1,5 French ve üzeri kateter boyutları için güçlü lümen verimliliği sağlamasına olanak tanır. S5: PEEK boruları OEM kateter tasarımları için özelleştirilebilir mi? Evet. Deneyimli OEM/ODM tıbbi PEEK boru üreticileri, özel OD/ID kombinasyonlarını, çok lümenli konfigürasyonları, konik sertlik profillerini, yüzey kaplamalarını ve lazer markalamayı destekler. Özel programlar, prototipten ticari üretime kadar tam boyutlu ve kaliteli belgelerle desteklenir. S6: Tıbbi PEEK tüpü MRI görüntüleme ortamlarıyla uyumlu mudur? Evet. PEEK tamamen radyolüsendir ve manyetik değildir; MRI veya floroskopik görüntülemede hiçbir görüntü artefaktı üretmez. Bu, onu, metalle güçlendirilmiş alternatiflerin prosedür doğruluğunu bozan görüntüleme paraziti yaratabileceği MRI kılavuzluğunda müdahalelerde kullanılan kateter sistemleri için tercih edilen bir yapısal malzeme haline getiriyor.

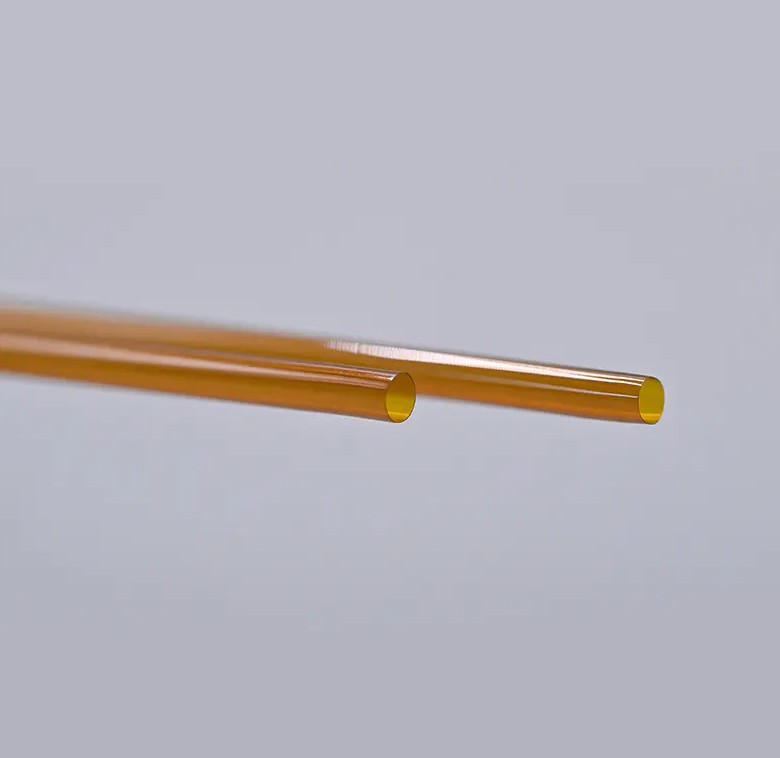

Kısa Cevap: Neden Poliimid Boru Kateter Tasarımına Hakim Olur Poliimid tüpler, ultra ince duvar yapısı, yüksek gerilme mukavemeti ve olağanüstü termal ve kimyasal stabilitenin olağanüstü birleşimi nedeniyle, kateterlerde kullanılır. — aynı boyut ölçeğinde başka hiçbir polimer boru sınıfının eşleştiremeyeceği özellikler. Kateter tasarımcılarının karmaşık vasküler anatomide gezinmesi, hassas tork sağlaması veya dış çapı 1 mm'nin altında olan bir cihaza birden fazla lümen entegre etmesi gerektiğinde, Tıbbi Sınıf Poliimid Boru tercih edilen mühendislik malzemesi haline gelir. Geleneksel polimer tüplerin aksine, Poliimid Boru For Catheters 12 mikronun altındaki duvar kalınlıklarında bile yapısal bütünlüğü koruyarak üreticilerin dış profile göre iç lümen çapını maksimuma çıkarmasına olanak tanır. Bu doğrudan daha iyi sıvı akışı, gelişmiş cihaz izlenebilirliği ve minimal invaziv hasta deneyimi anlamına gelir. Aşağıdaki bölümlerde girişimsel kardiyoloji, nörovasküler prosedürler ve minimal invazif cerrahide poliimidi tercih edilen seçenek haline getiren malzeme bilimi, performans kriterleri ve klinik uygulamalar incelenmektedir. Poliimidi Farklılaştıran Malzeme Özellikleri Poliimid polimer zinciri, sert bir aromatik omurga oluşturan imid bağlantıları üzerine kuruludur. Bu moleküler mimari, rakip tıbbi sınıf polimerler tarafından büyük ölçüde eşsiz kalan bir özellik profilinden sorumludur. İnce Duvarlı Poliimid Boru Mikro kateter sistemleri için kritik bir gereklilik olan duvar kalınlığı 25 mikronun altındaki seviyelere düştüğünde bile mekanik sertliği korur. Temel Fiziksel ve Kimyasal Özellikler Tablo 1: Polimid ve yaygın tıbbi tüp polimerlerinin karşılaştırmalı özellik profili Mülkiyet Polimid (PI) PEEK PTFE Naylon Çekme Dayanımı (MPa) 170-230 100-170 20-35 50-90 Min. Duvar Kalınlığı (um) ~12 ~100 ~150 ~80 Sürekli Sıcaklık (C) 260'a kadar 250'ye kadar 260'a kadar 100'e kadar Kimyasal Direnç Mükemmel Çok İyi Mükemmel Orta Yukarıdaki veriler polimidin birincil avantajını vurgulamaktadır: çevrede minimum duvar kalınlığına ulaşma yeteneği 12 mikron hala çekme mukavemeti sağlarken 170-230MPa . Bu kombinasyon, karşılaştırılabilir boyutlarda PEEK, PTFE veya naylon ile elde edilemez. Ultra İnce Poliimid Boru Hassas tıbbi cihaz üretiminde başlı başına bir kategori. Performans Karşılaştırmaları: Poliimid ve Alternatifler Nedenini anlamak Poliimid Boru Medical Applications Dramatik bir şekilde büyümek, kateter mühendislerinin en çok önem verdiği ölçümler arasında performansın karşılaştırılmasını gerektirir: duvar-lümen oranı, bükülme direnci, tork iletimi ve biyouyumluluk. Aşağıdaki radar grafiği, en sık dikkate alınan üç malzeme için beş kritik kategorideki normalleştirilmiş performans puanlarını göstermektedir. Malzeme Performansı Radarı: Kateter Boru Karşılaştırması Duvar İnceliği Çekme Dayanımı Bükülme Direnci Tork İletimi Biyouyumluluk Polimid (PI) PEEK PTFE Puan ölçeği: 0-100 (normalleştirilmiş mühendislik performans indeksi) Beş kritik kateter performans ölçümünde poliimid, PEEK ve PTFE'yi karşılaştıran radar grafiği. Radar karşılaştırması, polimidin dengeli mükemmelliği konusunda ikna edici bir örnek oluşturuyor. PTFE, uzun klinik geçmişi göz önüne alındığında biyouyumluluk açısından iyi puan alırken, nispeten düşük gerilme mukavemeti ve zayıf bükülme direnci, mikro delikli kateter gövdelerinde uygulanmasını sınırlamaktadır. PEEK sağlam bir çekme mukavemeti sunar ancak ultra ince duvarlara işlenemez. Küçük Çaplı Poliimid Boru rutin olarak başarır. Polyimide'in beş eksenin tamamındaki açısal hakimiyeti, neden modern mikro kateter tasarımının yapısal omurgası haline geldiğini yansıtıyor. Bu görsel, hiçbir rakip malzemenin poliimidin çok eksenli performans avantajını aynı anda kopyalayamayacağını açıkça ortaya koyuyor. Ultra İnce Duvar Yapısı Kateter Tasarımını Nasıl Dönüştürüyor? Duvar kalınlığı ile iç çap arasındaki ilişki, kateter tasarımındaki merkezi mühendislik gerilimidir. Duvara eklenen her mikrometre, sıvı dağıtımı, kılavuz tel geçişi veya cihazın yerleştirilmesi için mevcut lümeni azaltır. Ultra İnce Poliimid Boru tasarımcıların cihazın dış kapladığı alanı artırmadan lümen alanını geri kazanmalarına olanak tanıyan duvar-dış çap oranları elde ederek bu gerilimi çözer. Boru Malzemesine Göre Ulaşılabilir Minimum Duvar Kalınlığı (um) Polimid (PI) ~12 um Naylon ~80 um PEEK ~100 um PTFE ~150 um Silikon ~200 um Daha düşük değerler, daha ince ulaşılabilir duvarlara işaret eder; bu, küçük profilli kateter sistemleri için önemli bir avantajdır. Bu çarpıcı duvar kalınlığı avantajı - poliimid ~12 um'ye karşı ~200 um'de silikon - doğrudan lümen verimliliğine dönüşür. 0,5 mm dış çaplı bir kateter için silikondan silikona geçiş Mikro Delikli Poliimid Boru etkili iç lümen çapını %30-40 oranında artırarak cihazın klinik olarak başarabileceklerini temelden değiştirebilir. Bu marjinal bir gelişme değil; 014 kılavuz telini geçebilen bir cihaz ile geçemeyen bir cihaz arasındaki farktır. Yukarıdaki çubuk grafik, bu boşluğu görsel olarak yadsınamaz hale getirerek mühendislere erken kateter konsepti geliştirme sırasında malzeme seçimi kararları için hızlı bir referans sunuyor. Milimetre Altı Kateterlerde Pratik Lümen Kazanımı Hedef dış çapı 0,70 mm (yaklaşık 2,1 French) olan, nörovasküler embolizasyon için tasarlanmış bir kateter düşünün. 150 um'lik duvarda PTFE iç astar ile iç çap yaklaşık 0,40 mm olacaktır. Aynı cihaz ile oluşturulmuştur İnce Duvarlı Poliimid Boru 25 um'lik duvarda yaklaşık 0,65 mm'lik bir iç çap elde edilir - a Lümen alanında %62,5 artış . Bu, anatominin izin verdiği aynı dış profil içerisinde daha büyük sarmalların, daha yüksek viskoziteli embolik ajanların veya kombinasyon ilaç dağıtımının doğrudan geçişine olanak tanır. Tıbbi Uygulamalar: Poliimid Borunun Kullanıldığı Yerler Poliimid Boru Medical Applications hemen hemen her kateter bazlı girişimsel disiplini kapsamaktadır. Ortak nokta, yapısal bütünlüğü, hassas tork kontrolünü ve boyutsal stabiliteyi korurken, işlevsel bir cihazı dar, genellikle dolambaçlı bir anatomik yoldan sunma ihtiyacıdır. Aşağıda poliimid bazlı kateter yapısının ölçülebilir değer kattığı başlıca klinik alanlar bulunmaktadır. Nörovasküler Mikro-Kateterler: Distal intrakranial damar sistemine erişim 1,5-1,7 French kadar küçük OD'ler gerektirir. Polyimide'in bükülme direnci ve tork doğruluğu, operatörlerin kıvrımlı karotid sifonunda ve distal MCA dallarında gezinmesine olanak tanır. Elektrofizyoloji (EP) Kateterleri: İnce duvarlı boru sistemi, daha yoğun elektrot aralığına ve daha küçük şaft çaplarına olanak tanıyarak karmaşık aritmi ablasyon prosedürlerinde lezyon haritalama çözünürlüğünü artırır. İlaç Dağıtım Sistemleri: Hedeflenen onkolojik ilaç dağıtımına yönelik infüzyon mikro kateterleri hassas hacimsel kontrol gerektirir. Poliimid hortumun boyutsal stabilitesi, dağıtım hacimlerinin lümen kayması olmadan programlanan parametrelerle eşleşmesini sağlar. Endoskopik ve Laparoskopik Enstrümantasyon: İnce profilli endoskoplardaki çalışma kanalları, polimidin sağlamlık ve ince duvar kombinasyonundan faydalanarak cihazın inceliğini korurken alet geçişine olanak tanır. Damar Erişim Kılıfları: Örgülü veya güçlendirilmiş poliimid şaftlar, periferik ve merkezi vasküler prosedürlerde güvenilir erişim için gereken kolon gücünü sağlar. Kılavuz Tel Bobin Oluşturucuları: Boyutsal hassasiyet ve sıcaklık direnci Küçük Çaplı Poliimid Boru hidrofilik kılavuz tel sistemlerinin temel bileşenleri için idealdir. Tıbbi Uygulamaya Göre Poliimid Boru Kullanımının Tahmini Payı (%) 0 10 20 30 40 %38 Nöro-vasküler %22 EP Kateterler %17 İlaç Dağıtımı %12 Endoskopik %7 Damar Erişimi %4 Kılavuz tel Dağıtım, kateter OEM araştırmalarından ve yayınlanmış literatürden elde edilen endüstri uygulama verilerine dayalı olarak gösterge niteliğindedir. Nörovasküler uygulamalar tahmini olarak en büyük tek segmenti oluşturur. %38 Kateter imalatında poliimid boru tüketiminin oranı. Kafa içi damar sisteminin aşırı yön bulma zorlukları (0,5 mm kadar küçük damarlar, 90 derecelik dallanma açıları ve hassas damar duvarları), diğer malzemelerin yetersiz kaldığı durumlarda poliimidin geçebileceği zorlu bir test oluşturur. Elektrofizyoloji ikinci en büyük segmenti temsil eder. %22 Bu durum, atriyal fibrilasyon tedavisi için kardiyak ablasyon prosedürlerinin küresel ölçekte hızlı bir şekilde büyüdüğünü yansıtmaktadır. Yukarıdaki sütun grafiği, cihaz mühendislerinin ve satın alma ekiplerinin uygulamalarını daha geniş tıbbi poliimid tüp ekosistemi içinde bağlamsallaştırmalarına olanak tanır. PI/PTFE Kompozit Boru: Kayganlık Çözümü Saf poliimid boru olağanüstü yapısal performans sağlarken, bazı kateter uygulamaları iç yüzeyde ilave kayganlık gerektirir. Tekrarlanan kılavuz tel değişimi, irigasyon lümeninin yıkanması veya embolik ajan enjeksiyonu gerektiren prosedürlerin tümü, tüpün içi ile geçen alet veya sıvı arasındaki sürtünmenin azaltılmasından yararlanır. burası PI/PTFE kompozit boru hiçbir malzemenin tek başına başaramayacağı ilgi çekici bir mühendislik çözümü sağlar. Kompozit yapıda, PTFE birlikte işlenir veya bir poliimid yapısal dış katmana bir iç astar olarak uygulanır. PTFE, karakteristik olarak düşük sürtünme katsayısına (statik CoF 0,04-0,10 kadar düşük) katkıda bulunurken, poliimid bileşen, genel tüpün kateter ilerletme ve manipülasyonunun mekanik yükleri altında deforme olmasını önleyen radyal sertlik, kolon mukavemeti ve boyutsal hassasiyet sağlar. Sonuç, bir boru sistemidir. yeterince pürüzsüz iç duvar ve yapısal olarak sağlam bir dış kabuk - aksi takdirde tek malzemeli boru tasarımlarında birbirini dışlayan özellikler. Sürtünme Katsayısı Karşılaştırması: Kateter Lümen Malzemeleri İç Lümen Malzemeleri için Sürtünme Katsayısı ve Temas Basıncı 0.00 0.10 0.20 0.30 0.40 Düşük Orta-Düşük Orta Yüksek Temas Basıncı Naylon Yalnızca PI PI/PTFE Kompozit Saf PTFE Daha düşük sürtünme katsayısı, kılavuz telin izlenebilirliğini artırır ve prosedür direncini azaltır. Yukarıdaki grafik temel bir değiş tokuşu göstermektedir: saf PTFE en düşük sürtünme değerlerini elde eder ancak yapısal desteği feda eder, naylon ise şeklini korur ancak yüksek sürtünme direnci oluşturur. PI/PTFE kompozit boru occupies the optimal middle ground - poliimid omurganın yapısal bütünlüğünü korurken 0,07-0,10 aralığında bir sürtünme katsayısı sağlar. Kateter operatörleri için bu, daha yumuşak kılavuz tel değişimi, daha az prosedürel kuvvet, daha az hasta rahatsızlığı ve müdahale boyunca daha öngörülebilir cihaz davranışı anlamına gelir. Çizgi grafik formatı, daha yüksek yükler altında önemli ölçüde kötüleşen naylonun aksine, PI/PTFE kompozit performansının geniş bir basınç aralığında tutarlı olduğunu görmeyi kolaylaştırır. Mikro Delikli Poliimid Borularda Boyutsal Hassasiyet ve Tutarlılık Tıbbi cihaz imalatında nominal boyutlar kadar boyutsal tutarlılık da önemlidir. bir Mikro Delikli Poliimid Boru 0,20 mm iç çap artı veya eksi 0,005 mm olarak belirtilen bileşen, üretim çıktısının her metresinde bu toleransı güvenilir bir şekilde karşılamalıdır çünkü duvar kalınlığındaki veya yuvarlaklıktaki küçük değişiklikler bile örgülü takviyelerin montajını, uzak uçların bağlanmasını veya konektör donanımının uyumunu etkileyebilir. Üretiminde kullanılan ileri ekstrüzyon ve kaplama işlemleri Tıbbi Sınıf Poliimid Boru Üretim süreçlerinde artı veya eksi 0,005 mm'lik dış çap toleranslarına ve artı veya eksi 2 um dahilinde duvar kalınlığı eşitliğine ulaşın. Bu spesifikasyonlar, lazer mikrometri hat içi ölçüm ve istatistiksel süreç kontrol (SPC) çizelgesi aracılığıyla doğrulanır ve her bir boru makarasının, her sayacın manuel olarak incelenmesine gerek kalmadan boyut gerekliliklerini karşılamasını sağlar. Bir Üretim Çalıştırması Boyunca OD Toleransı Tutarlılığı (SPC Kontrol Tablosu) UCL Nom. LCL 0.005 0.000 -0,005 Üretim Numune Noktaları Tüm numune noktaları artı/eksi 0,005 mm kontrol limitleri dahilinde kalarak yüksek proses kabiliyetini gösterir. Yukarıdaki SPC kontrol şeması, tıbbi cihaz bileşeni kalifikasyonu için gereken boyutsal disiplin türünü temsil eder. Tüm üretim numuneleri, üst veya alt kontrol çizgilerine yaklaşan hiçbir veri noktası olmadan, kontrol limitleri dahilinde kalır. İyi kontrol edilen poliimid ekstrüzyon operasyonlarında tipik olarak 1,67'nin üzerinde bir Cpk değeri ile karakterize edilen bu işlem kapasitesi seviyesi, kateter OEM'lerinin poliimid borulardan bileşenleri güvenle üretmesine, gelen denetim yükünü azaltmasına ve daha yalın montaj süreçlerine olanak sağlamasına olanak tanır. Tutarlı süreç kapasitesi verileri, profesyonellerin sunabileceği önemli bir unsurdur Tıbbi Sınıf Poliimid Boru Cihaz tasarım geçmişi dosyası belgelerini desteklerken tedarikçiler. Biyouyumluluk ve Düzenleyici Hususlar Hasta dokusu veya vücut sıvılarıyla temas eden tıbbi bir cihazda kullanılması amaçlanan herhangi bir malzemenin, ilgili uluslararası standartlar kapsamında biyouyumluluk göstermesi gerekir. için Tıbbi Sınıf Poliimid Boru Bu, tıbbi cihazların biyolojik değerlendirmesine yönelik uluslararası kabul görmüş standartlar dizisi olan ISO 10993'ün gerekliliklerinin yanı sıra implant ve cihaz uygulamaları için geçerli USP Sınıf VI plastik testinin gerekliliklerinin karşılanması anlamına gelir. Tıbbi cihaz tüplerinde kullanılan poliimid polimerler, sitotoksisite, duyarlılık, sistemik toksisite ve hemo-uyumluluk açısından kapsamlı bir şekilde değerlendirilmiştir. Poliimide termal ve mekanik mukavemetini veren aromatik imid bağlantısı aynı zamanda fizyolojik koşullar altında kimyasal olarak inerttir; bu, polimerin insan vücudunda karşılaşılan sıcaklık ve pH aralıklarında plastikleştiricileri, monomerleri veya bozunma ürünlerini kolayca süzmediği anlamına gelir. Bu kimyasal stabilite, düzenleyici başvurularda sızabilir kimyasal kaygılar konusunda artan incelemelerle karşı karşıya kalan plastikleştirilmiş PVC veya belirli poliüretan formülasyonlarına göre önemli bir avantajdır. Tıbbi Poliimid Borulara İlişkin Temel Düzenleyici ve Kalite Kilometre Taşları ISO 10993 Biyolojik Değerlendirme - Cihaz temas sınıflandırmasına uygun olarak sitotoksisite, duyarlılık, intrakütanöz reaktivite ve sistemik toksisite testleri USP Sınıf VI Plastik Testi - biyolojik inertliği doğrulamak için sistemik enjeksiyon ve implantasyon testleri ISO 13485 Kalite Yönetim Sistemi - Tıbbi cihaz bileşen tedarikçileri için gerekli olan üretim kalite standardı Hammadde İzlenebilirliği - FDA 21 CFR Kısım 820 ve EU MDR 2017/745'in gerektirdiği şekilde poliimid reçinenin ve herhangi bir kompozit katkı maddesinin partiden partiye izlenebilirliği belgelenmiştir Çıkarılabilirler ve Sızdırılabilirler Profili - sınıf II ve III cihaz sunumları için düzenleyici kurumlar tarafından giderek daha fazla talep edilen, simüle edilmiş kullanım koşulları altında potansiyel ekstrakte edilebilir maddelerin kimyasal karakterizasyonu Kateter üreticileri kaynak Poliimid Boru For Catheters biyouyumluluk test raporlarını, hammadde uygunluk sertifikalarını ve proses doğrulama belgelerini içeren tam bir malzeme veri paketi talep etmelidir. Bu belgeler, cihaz üreticisinin dünya çapındaki düzenleyici başvurulara ilişkin teknik dosyasının kritik bir bölümünü oluşturur. Pazar Büyümesi: Tıp Sektöründe Poliimid Boru Talebi Yüksek performanslı tıbbi polimer tüplere yönelik küresel pazar, minimal invazif prosedür hacimlerinin genişlemesi, yaşlanan küresel nüfus ve yapısal kalp müdahaleleri, robot destekli cerrahi ve kapalı devre ilaç dağıtım sistemleri dahil olmak üzere yeni nesil kateter bazlı tedavilerin devam eden gelişimi nedeniyle sürdürülebilir bir büyüme yörüngesinde bulunuyor. Bu daha geniş pazarda, Poliimid Boru Medical Applications en hızlı büyüyen alt segmentlerden birini temsil ediyor. Öngörülen Büyüme: Tıbbi Poliimid Boru Pazarı (Endeks: 2019 = 100) 100 125 150 175 200 2019 2020 2021 2022 2023 2025 2027E Tahmini Öngörülen 2025-2027 değerleri, sektördeki büyüme yörüngelerine dayalı ileriye dönük tahminlerdir. Endeks baz yılı 2019 = 100. Yukarıdaki büyüme endeksi, bileşik yıllık büyüme oranı (CAGR) yaklaşık %12-14 2019'dan 2020'lerin ortalarına kadar tıbbi poliimid boru segmenti için. Temel talep etkenleri arasında, özellikle felç tedavisi ve serebral anevrizma yönetimi için nörogirişimsel prosedür hacimlerinin küresel olarak genişlemesinin yanı sıra, atriyal fibrilasyon tedavisi için elektrofizyoloji ablasyon prosedürlerinin hızla benimsenmesi yer alıyor. 2025'ten itibaren öngörülen hızlanma, robotik kateter sistemlerinin ve yeni nesil yapısal kalp cihazlarının giderek daha fazla benimsendiğini yansıtıyor. Çizgi grafiğin yukarı doğru gidişatı, polimidin mühendislik avantajlarının tıbbi cihaz tedarik zincirinde ölçülebilir ticari ivmeye dönüştüğünü doğruluyor. İşleme ve Özelleştirme Yetenekleri Kateter OEM'leri ve cihaz mühendisleri için, poliimid tüplere yönelik gelişmiş işleme hizmetlerinin mevcudiyeti, malzemenin kendine özgü özellikleri kadar önemlidir. Kaynak yapabilme Küçük Çaplı Poliimid Boru özel konfigürasyonlarda (belirli OD/ID kombinasyonları, hedeflenen sertlik profilleri, birlikte kalıptan çekilmiş katmanlar veya birleştirilmiş kompozit yapılar) geliştirme süresini ve şirket içi malzeme işleme altyapısı ihtiyacını doğrudan azaltır. Gelişmiş poliimid boru üreticilerinin sunduğu temel işleme yetenekleri arasında OD'leri 0,1 mm'nin altından 5 mm'nin üzerine kadar değişen tek ve çok katmanlı boruların ekstrüzyonu; temiz uç hazırlığı için hassas kesim ve lazer işleme; montaja hazır bileşenler için uç oluşturma, genişletme ve birleştirme; ve kateter uygulamasının gerektirdiği şekilde hidrofilik veya hidrofobik yüzey kaplamaları eklemek için kaplama hizmetleri. Tek bir tedarikçide ekstrüzyon, kaplama ve işlem sonrası uzmanlığın birleşimi, tedarik zinciri karmaşıklığını azaltır ve cihaz geliştirme döngüleri sırasında tasarımın daha hızlı yinelenmesine olanak tanır. Ningbo Linstant Polymer Materials Co., Ltd., 2014 yılında kurulmuş ve 2014'ün üzerinde bir ekiple faaliyet göstermektedir. 400 çalışan , üretim platformunu tam olarak bu entegre model etrafında inşa etti. Onların odaklanması OEM/ODM tıbbi boru temini - ekstrüzyon işleme, kaplama ve son işlemeyi tek bir çatı altında birleştirerek, her aşamada tutarlı ürün kalitesi ve belgelenmiş süreç kontrolü ile ilk prototipten ticari üretime kadar kateter üreticilerini destekleyecek şekilde konumlandırır. Poliimid borularla çalışan tıbbi cihaz üreticileri, onlarca yıllık birleşik polimer işleme uzmanlığından ve hassasiyet, güvenlik ve çeşitli işleme yeteneklerine olan bağlılıklarından yararlanır. Poliimid Boruyu Belirlerken Tasarımda Dikkat Edilecek Hususlar Kateter uygulamaları için poliimid boru sistemini belirleyen mühendisler, malzeme seçimini ve boru spesifikasyonunu tamamlamadan önce aşağıdaki parametreleri sistematik olarak değerlendirmelidir: Tablo 2: Poliimid kateter boru sistemi seçimi için tasarım özellikleri kontrol listesi Parametre Tasarımın Dikkate Alınması Tipik Aralık Dış Çap Anatomik erişim kısıtlamaları, kılıf uyumluluğu 0,08-5,0 mm Duvar Kalınlığı Lümen maksimizasyonu ve patlama basıncı gereksinimi 12-300 um Lümen Sayısı Çok fonksiyonlu kateterler 2-5 lümen gerektirebilir 1-5 Sertlik Profili İtilebilirlik için proksimal sertlik, navigasyon için distal esneklik Konik veya bölümlü Yüzey İşlem Hidrofilik kaplama, PTFE astar veya çıplak PI Uygulamaya bağlı Sterilizasyon Uyumluluğu EO, gama, e-ışını; PI genellikle üçünü de tolere eder EO ve gama tercih edilir Bu parametrelerin önceden doğru şekilde belirtilmesi, maliyetli son aşama tasarım değişikliklerini önler. Mühendisler ayrıca uygulamanın kontrast maddeye, saline, heparinize solüsyonlara veya kontrast maddelere yüksek basınçlarda maruz kalmayı içerip içermediğini de göz önünde bulundurmalıdır; tüm senaryolar polimidin iyi bir şekilde üstesinden gelir ancak bunların ISO 13485 gereklilikleriyle uyumlu sağlam bir tasarım kontrol sürecinin bir parçası olarak tasarım girdi kaydında belgelenmesi gerekir. Sıkça Sorulan Sorular S1: Poliimid boruları tıbbi kateterler için uygun kılan nedir? Poliimid, ultra ince duvarların, yüksek gerilme mukavemetinin ve mükemmel kimyasal stabilitenin benzersiz bir kombinasyonunu sunar. Bu özellikler, kateter tasarımcılarının güvenli damar navigasyonu için gereken yapısal bütünlüğü korurken iç lümen alanını maksimuma çıkarmasına olanak tanır. S2: Tıbbi cihazlar için poliimid boru duvarları ne kadar ince olabilir? Tıbbi sınıf poliimid borular, yaklaşık 12 mikron kadar düşük duvar kalınlıklarıyla üretilebilir. Bu, karşılaştırılabilir boyutlarda PTFE (~150 um), PEEK (~100 um) veya naylondan (~80 um) önemli ölçüde daha incedir ve küçük profilli kateterlerde daha yüksek lümen verimliliği sağlar. S3: Poliimid tüpler kateter kullanımı için biyouyumlu mudur? Evet. Tıbbi sınıf poliimid malzemeler ISO 10993 ve USP Sınıf VI standartlarına göre değerlendirilir. Polimerin kimyasal olarak inert aromatik omurgası, plastikleştiricileri veya bozunma ürünlerini fizyolojik koşullar altında kolaylıkla süzmez, bu da onun kanla temas eden cihaz uygulamaları için uygunluğunu destekler. S4: PI/PTFE kompozit boru nedir ve ne zaman kullanılır? PI/PTFE kompozit boru combines a PTFE inner lining with a polyimide structural outer layer. It is used when catheter applications require both low friction for smooth guidewire passage and structural rigidity to prevent deformation - common in neurovascular and coronary micro-catheter designs. S5: Poliimid borular OEM kateter tasarımları için özelleştirilebilir mi? Evet. Profesyonel OEM/ODM tedarikçileri, özel OD/ID kombinasyonlarında, çok lümenli konfigürasyonlarda, çeşitli sertlik profillerinde ve isteğe bağlı yüzey kaplamalarıyla poliimid borular sunar. Özel spesifikasyonlar, belgelenmiş proses kontrolleri ile prototipten tam ölçekli ticari üretime kadar desteklenir. S6: Küçük çaplı polimid borular standart tıbbi polimerlerle karşılaştırıldığında nasıldır? Milimetrenin altındaki dış çaplarda poliimid, silikon veya yumuşak poliüretandan önemli ölçüde daha iyi bükülme direnci ve kolon mukavemeti sağlar. Çoğu polimerden farklı olarak poliimid, çok küçük çaplarda kolon mukavemeti elde etmek için örgü veya takviye gerektirmez, bu da kateter yapısını basitleştirir ve toplam bileşen kesitini azaltır.

Bükülme direncinin, tork aktarımının ve basınç toleransının tartışmasız olduğu kateter uygulamaları için, güçlendirilmiş kateter tüpü, güçlendirilmemiş alternatiflere göre net bir seçimdir . Gereksinim ister dolambaçlı anatomide gezinme, ister sürekli yüksek basınç iletimi veya uzun şaft uzunlukları boyunca tutarlı itilebilirlik olsun, doğru takviye yapısının (örgü, bobin veya hibrit) seçilmesi, cihazın performansını ve hasta güvenliğini doğrudan belirler. Bu kılavuz her önemli karar noktasını ele alır: takviye tipi, temel malzeme, duvar konfigürasyonu ve uygulamaya özel ödünler; böylece mühendislik ekipleri spesifikasyondan tedarikçi kalifikasyonuna güvenle geçebilir. Modern Kateter Tasarımında Güçlendirme Neden Önemlidir? Güçlendirilmemiş polimer boru, yanal sıkıştırma altında çöker, dar virajlarda bükülür ve uzun uzunluklarda tork doğruluğunu kaybeder. Bu başarısızlık modları, distal uçta hassas kontrolün kritik olduğu girişimsel kateterlerde, kılavuz kılıflarda ve endoskopik aksesuarlarda kabul edilemez. Örgülü takviyeli boru ve bobinle güçlendirilmiş yapılar, boru duvarı içine yapısal bir katman yerleştirerek bu sorunları çözer. Sonuç, stres altında lümen geometrisini koruyan, uzunluğu boyunca dönme kuvvetini verimli bir şekilde ileten ve güçlendirilmemiş eşdeğerleri parçalayabilecek iç basınçlara dayanabilen bir tüptür. Güçlendirilmiş kateter tüpünün temel performans avantajları şunları içerir: Bükülme direnci — güçlendirilmemiş boruların çökmesine neden olabilecek bükülme yarıçaplarında lümen açıklığını korur. Tork tepkisi — 1:1 tork aktarımı, proksimal koldan hassas distal uç yönlendirmesine olanak sağlar. Patlama basıncı toleransı — güçlendirilmiş duvarlar, yapıya bağlı olarak 300 psi'den 1.200 psi'ye kadar olan basınçları destekler. Boyutsal kararlılık — lümen ID'si harici sıkıştırma veya vakum koşulları altında tutarlı kalır. Örgü vs Bobin: Doğru Takviye Mimarisini Seçmek İki ana takviye mimarisi (örgülü ve bobin (yay)) temel olarak farklı mekanik profiller sunar. birralarında seçim yapmak, uygulamanın baskın mekanik talebinin anlaşılmasını gerektirir. Örgülü Takviyeli Boru içinde örgülü takviyeli boru Paslanmaz çelik veya polyester filamentler, dış ceket uygulanmadan önce bir mandrel etrafında kontrollü bir örgü açısıyla (tipik olarak 45° ila 75° arasında) iç içe örülür. Örgü açısı, tork aktarımı ile uzunlamasına esneklik arasındaki dengeyi doğrudan yönetir: bir daha yüksek örgü açısı (75°'ye yakın) Çember mukavemetini ve patlama basıncı direncini artırır. bir alt örgü açısı (45°'ye yakın) Tork aktarımını ve eksenel sertliği artırır. Paslanmaz çelik örgü (en yaygın olanı 304 veya 316L) aşan patlama basınçlarını destekler 1.000 psi tipik kateter şaftı çaplarında. Polyester örgü, MRI uyumluluğunu korurken düşük basınçlı uygulamalar için yeterli güç sunar. Bobin (Yay) Takviyeli Boru Bobin takviyesi, boru duvarına gömülü helisel olarak sarılmış bir tel kullanır. Bu yapı, esnekliği korurken bükülme direnci ve sütun mukavemeti açısından üstündür. Açık aralıklı bobin, tüpün lümen açıklığını kaybetmeden sıkıştırılmasına ve uzamasına olanak tanır; özellikle endoskopik ve esnek skop şaft tasarımlarında değerlidir. Bobin boru teklifleri üstün bükülme direnci örgüye kıyasla dar bükülme açılarında. Tork aktarımı örgüden daha düşüktür; bobin, hassas dönüş kontrolü gerektiren uygulamalar için ideal değildir. Hibrit bobin örgülü yapılar, her iki katmanı birleştirerek hem bükülme direnci hem de yüksek tork doğruluğu karmaşık anatomi erişim cihazlarında. Mülkiyet Örgülü Takviyeli Boru Bobin Takviyeli Boru Hibrit (Örgü Bobin) Tork İletimi Mükemmel Orta Çok İyi Bükülme Direnci iyi Mükemmel Mükemmel Patlama Basıncı Çok Yüksek Orta Yüksek Esneklik iyi Çok İyi iyi MRI Uyumluluğu Tel malzemesine bağlıdır Tel malzemesine bağlıdır Tel malzemesine bağlıdır Tipik Uygulama Kılavuz kateterler, introduser kılıflar Endoskoplar, esnek şaftlar Yönlendirilebilir kateterler, karmaşık erişim Tablo 1: Örgü, bobin ve hibrit takviye yapılarının performans karşılaştırması Çok Katmanlı Tıbbi Borular: Duvar Yapımı Performansı Nasıl Artırıyor? Çok katmanlı tıbbi boru kateter şaftı duvarının her katmanının ayrı bir işlev görmesine olanak tanır; tek malzemeli, tek katmanlı bir tüpün elde edemeyeceği performans kombinasyonlarını mümkün kılar. Tipik bir üç katmanlı takviyeli kateter yapısı aşağıdakilerden oluşur: içindener liner — tipik olarak PTFE veya FEP, kılavuz tel veya cihaz geçişi için 0,04 kadar düşük bir sürtünme katsayısıyla düşük sürtünmeli bir yüzey sağlar. Takviye katmanı - Yapışkan bir bağlantı katmanına gömülmüş veya doğrudan iç astara ve dış cekete bağlanmış paslanmaz çelik örgü, bobin veya hibrit yapı. Dış ceket — Esnekliği, bağlanabilirliği ve hidrofilik kaplama yapışması gibi yüzey özelliklerini dengelemek için seçilen PEBAX, Naylon veya poliüretan. Dış kılıf malzemesinin şaft uzunluğu boyunca dönüştürülmesiyle değişken sertlik profilleri elde edilebilir; örneğin, proksimal uçta daha sert bir PEBAX 72D kullanılarak distal uçta daha yumuşak bir PEBAX 35D'ye doğru incelir. Bu gradyan sertlik tasarımı, yüksek performanslı kılavuz kateterlerin ve mikrokateterlerin tanımlayıcı bir özelliğidir. Takviye Yapısına Göre Tipik Patlama Basıncı (psi) Patlama Basıncı (psi) 200 400 600 800 1000 1200 150 Takviyesiz 500 Bobin 1050 Örgü (SS) 850 Hibrit içindedicative burst pressure ranges by reinforcement type; actual values depend on OD, wall thickness, and material Kıvrılmaya Dirençli Tıbbi Borular: Bükülme Geometrisi ve Yapının Etkileşimi Kıvrılma, bir dirseğin iç duvarındaki basınç gerilimi borunun yapısal kapasitesini aştığında meydana gelir. Bükülmeye dayanıklı tıbbi borular Bunu duvar geometrisi, takviye yapısı ve malzeme seçiminin bir kombinasyonu yoluyla çözer. Kritik parametre minimum bükülme yarıçapıdır (MBR) - bir tüpün bükülme veya kalıcı deformasyon olmadan dayanabileceği en sıkı bükülme. Pratik kriterler: Takviyesiz PEBAX tubing (OD 5F): MBR approximately 25–35 mm . Bobin-reinforced PEBAX tubing (same OD): MBR reduced to approximately 10–15 mm . Örgüyle güçlendirilmiş Naylon boru: Yaklaşık MBR 15–20 mm bobin alternatiflerine göre önemli ölçüde daha yüksek patlama basıncına sahiptir. Duvar kalınlığının dış çapına oranı da önemli bir rol oynar. Boru ile bir 0,15 veya daha yüksek duvar-dış çap oranı daha küçük bir lümen-OD oranı pahasına, genellikle ince duvarlı yapılara göre önemli ölçüde daha iyi bükülme direnci gösterir. Transradial koroner erişim veya transseptal ponksiyon gibi 90°'yi aşan bükülme açılarına sahip anatomi yoluyla erişim gerektiren uygulamalar için hibrit bobin-örgü yapıları en güvenilir mühendislik çözümünü temsil eder. Yüksek Basınçla Güçlendirilmiş Borular: Zorlu Uygulamalar için Tasarım Hususları Yüksek basınçlı güçlendirilmiş boru Elektrikli enjeksiyon portları, kontrast dağıtım kateterleri ve yüksek basınçlı balon şişirme şaftları gibi uygulamalarda gereklidir. Bu uygulamalar iç baskılara neden olabilir. 300 ila 1.200 psi - Takviye katmanının hassas mühendisliğini gerektiren değerler. Güçlendirilmiş kateter tüpündeki patlama basıncı performansını dört tasarım değişkeni kontrol eder: Tel çapı — daha kalın tel patlama basıncını artırır ancak esnekliği azaltır. 0,03 mm ile 0,10 mm arasındaki paslanmaz çelik tel çapları çoğu kateter uygulamasını kapsar. Seçim sayısı (örgü yoğunluğu) — daha yüksek toplama sayıları (inç başına daha fazla tel geçişi) kasnak mukavemetini artırır. Tipik aralıklar: İnç başına 30–80 toplama (PPI). Tel taşıyıcı sayısı — daha fazla taşıyıcı duvar kapsama alanını ve patlama performansını artırır. 16 taşıyıcılı örgü standarttır; 32 taşıyıcılı yapılar, zorlu yüksek basınçlı uygulamalar için daha yüksek kapsama alanı sunar. Ceket malzemesi ve yapıştırma — basınç altında katmanların ayrılmasını önlemek için dış ceket örgüyü tamamen içine almalıdır. Termal yeniden akışlı bağlama, yüksek bütünlüklü ceket yapışması için standart işlemdir. Güçlendirilmiş Kateter Tüpü için Uygulama Tabanlı Seçim Matrisi Aşağıdaki tablo, yaygın kateter uygulamalarını uygun takviye mimarisine, temel malzemelere ve temel performans hedeflerine göre eşleştirmektedir. birpplication Takviye Tipi Ceket Malzemesi Anahtar Gereksinimi Kılavuz Kateter SS Örgü Naylon / PEBAX Tork, patlama basıncı Mikrokateter SS Örgü (fine wire) PEBAX 35D–55D Esneklik, trackability içindetroducer Sheath Örgü veya Bobin PEBAX / Poliüretan Bükülme direnci, column strength Kontrast Enjeksiyon Kateteri Yüksek-density SS Braid Naylon 12 Yüksek pressure (800–1200 psi) Endoskopik Aksesuar Bobin PEBAX / Silikon Dar bükülme yarıçapı, esneklik Yönlendirilebilir Kateter Şaftı Hibrit (Örgü Bobin) PEBAX gradyanı Tork bükülme direnci Tablo 2: Kateter uygulamasına göre takviye mimarisi ve malzeme seçimi Değişken Sertlik Profilleri: Şaft Boyunca Eşleşen Esneklik Güçlendirilmiş kateter tasarımının klinik açıdan en önemli ve sıklıkla yeterince belirtilmeyen yönlerinden biri, şaft uzunluğu boyunca sertlik geçişidir. Eşit derecede sert olan bir kateter, kıvrımlı anatomide kötü performans gösterir. Eşit derecede yumuşak olan bir kateter, dirençle ilerlemek için itilebilirlikten yoksundur. Modern kateter şaftı tasarımı, çeşitli teknikler yoluyla bölgesel sertlik yönetimini kullanır: Kademeli PEBAX ceket geçişleri — 2–4 ayrı bölgede PEBAX 72D'den (proksimal) PEBAX 25D'ye (distal uç) kadar, şaft boyunca sertliği 3–5 kat azaltır. Değişken örgü kapsamı — uzak uca doğru toplama sayısını veya taşıyıcı sayısını azaltmak, orta şafttaki tork tepkisini korurken uç bölümünü yumuşatır. Seçici bobin aralığı değişiklikleri — distal bölümde daha geniş sarmal aralığı daha yumuşak, daha uyumlu bir uç bölgesi oluşturur. Kateter Şaftı Boyunca Sertlik Profili (Açıklayıcı) Bağıl Sertlik Proksimal Orta Şaft Distal Uç Düşük Orta Yüksek Üniforma PEBAX 72D PEBAX 55D PEBAX 35D PEBAX 25D Bölgesel PEBAX ceket geçişlerini kullanan açıklayıcı gradyan sertlik profili Güçlendirilmiş Boru Performansını Artıran Yüzey İşlemleri ve Kaplamalar Güçlendirilmiş kateter tüpünün dış yüzeyi, klinik performansı artırmak için yüzey işlemleriyle daha da geliştirilebilir: Hidrofilik kaplama — ıslandığında yüzey sürtünmesini %90'a kadar azaltır, damarlarda daha düzgün gezinmeyi sağlar ve damar travmasını azaltır. Hidrofobik (PTFE) kaplama — Uzun süreli uygulamalarda kanın yapışmasına direnen ve trombüs oluşumu riskini azaltan yapışmaz bir yüzey sağlar. birntimicrobial surface treatments — enfeksiyon riskinin azaltılmasının düzenleyici ve klinik bir öncelik olduğu uzun süreli kalıcı kateterler için geçerlidir. Radyoopak işaretleyiciler veya şeritler — gömülü baryum sülfat veya bizmut trioksit bileşikleri, şafta önemli bir sertlik eklemeden kateter konumunun floroskopik olarak görüntülenmesine olanak tanır. Güçlendirilmiş Kateter Tüpü Temini için Düzenleyici ve Kalite Gereksinimleri Yasal düzenlemelere tabi tıbbi cihazlar için güçlendirilmiş kateter borularının tedarik edilmesi, boyutsal uyumluluktan daha fazlasını gerektirir. Cihaz üreticileri herhangi bir boru tedarikçisinden aşağıdakileri doğrulamalıdır: ISO 13485 sertifikalı kalite yönetim sistemi örgü/bobin imalatını, birlikte ekstrüzyonu ve son işlemleri kapsar. Parçacık kontrollü üretim için GMP uyumlu temiz oda üretimi (ISO Sınıf 7 veya 8). Boyutsal ve mekanik tutarlılığın istatistiksel örnekleme kanıtlarını içeren süreç doğrulama belgeleri (IQ/OQ/PQ). Hasta dokusu veya kanıyla temas eden tüm malzemeler için ISO 10993'e göre biyouyumluluk verileri. 510(k), PMA veya CE Teknik Dosya gönderimlerini desteklemek için tam hammadde izlenebilirliği (reçine ve tel parti numaraları, uygunluk sertifikaları ve süreç içi denetim kayıtları). LINSTANT Hakkında 2014 yılında kurulduğundan bu yana, NINGBO LINSTANT POLİMER MALZEMELERİ CO., LTD. tıbbi polimer boruların ekstrüzyon işleme, kaplama ve işlem sonrası teknolojisinde uzmanlaşmıştır. Tıbbi cihaz üreticilerine verdiğimiz taahhüt; hassasiyet, güvenlik, çeşitli süreç geliştirme yetenekleri ve tutarlı çıktıya olan bağlılığımızdır. LINSTANT'ın neredeyse kapsamlı bir arıtma atölyesi var. 20.000 metrekare ve GMP gerekliliklerine uygundur. Tesislerimizde çeşitli vida boyutlarına ve tek/çift/üç katmanlı ko-ekstrüzyon özelliklerine sahip 15 ithal ekstrüzyon hattı, sekiz PEEK ekstrüzyon hattı, iki enjeksiyon kalıplama hattı, yaklaşık 100 set dokuma/yay/kaplama ekipmanı ve kırk set kaynak ve şekillendirme ekipmanı bulunmaktadır. Bu kaynaklar toplu olarak siparişler için verimli bir karşılama kapasitesi sağlar. İş Kapsamı: Ürünlerimiz, ekstrüzyonlu tek/çok katmanlı boru sistemleri, tek/çok lümenli boru sistemleri, tek/çift/üç katmanlı balon boru sistemleri, bobin/örgülü takviyeli kılıflar, özel mühendislik malzemesi PEEK/PI boru sistemleri ve çeşitli yüzey işleme çözümleri dahil olmak üzere geniş bir boyut yelpazesini kapsamaktadır. Sıkça Sorulan Sorular S1: Örgülü takviyeli boru nedir ve nasıl yapılır? Örgülü takviyeli boru, paslanmaz çelik veya polyester filamentlerin bir mandrel üzerinde kontrollü bir örgü açısıyla dokunması, ardından ekstrüzyon veya termal yeniden akış yoluyla örgü üzerine bir polimer kılıf uygulanmasıyla üretilir. Sonuç, aynı dış çaptaki takviyesiz borulara göre önemli ölçüde daha yüksek patlama basıncına ve tork aktarımına sahip çok katmanlı bir yapıdır. S2: Kıvrılmaya dirençli tıbbi tüpler ile standart kateter tüpleri arasındaki fark nedir? Standart kateter tüpü, minimum bükülme yarıçapının ötesinde büküldüğünde bükülecek, lümen çökecek ve sıvı veya cihaz geçişini engelleyecektir. Kıvrılmaya karşı dayanıklı tıbbi tüpler, tüp duvarını bükülmeye karşı desteklemek için bobin veya örgü takviyesi kullanır; bu da standart tüpün arızalanmasına neden olacak bükülme açılarında ve yarıçaplarda lümen açıklığını korur. S3: Tek katmanlı yapı yerine ne zaman çok katmanlı tıbbi tüp kullanmalıyım? Çok katmanlı tıbbi boru is indicated when no single material can simultaneously meet all performance requirements. For example, when a catheter must have a low-friction inner surface for guidewire passage (PTFE liner), embedded structural reinforcement, and a bondable outer surface for tip attachment or hydrophilic coating (PEBAX jacket) — a multi-layer construction is the engineered solution. S4: Yüksek basınçlı takviyeli borular hangi patlama basıncını sağlayabilir? Yüksek basınçlı güçlendirilmiş boru using stainless steel braid with 32 carriers, high pick density, and a Nylon 12 jacket can achieve burst pressures exceeding 1,200 psi in standard catheter shaft diameters (4F–8F). Actual performance depends on wire diameter, braid angle, jacket material, and tubing OD — all of which should be confirmed through prototype testing during development. S5: Güçlendirilmiş kateter tüpü MRI uyumlu hale getirilebilir mi? Evet. MRI uyumlu güçlendirilmiş kateter tüpü, paslanmaz çelik telin yerini polyester, PEEK veya nitinol filamentler gibi ferromanyetik olmayan alternatiflerle değiştirir. Polyester örgülü tüp, MRI koşullu kateter tasarımları için en yaygın seçimdir, ancak eşdeğer geometriye sahip paslanmaz çelik örgü yapılardan daha düşük patlama basıncı sunar.

Arasında seçim yaparken tıbbi balon hortumu ve standart kateter tüpü için cevap klinik uygulamaya bağlıdır - ancak kontrollü dilatasyon, hassas basınç tutma veya karmaşık kateter balon sistemleri gerektiren prosedürler için, balon boru sürekli olarak standart kateter tüplerinden daha iyi performans gösterir . Bu makale, tıbbi cihaz mühendislerinin ve satın alma ekiplerinin bilinçli kararlar almasına yardımcı olmak için temel farklılıkları, malzeme seçeneklerini, performans kıyaslamalarını ve seçim kriterlerini açıklamaktadır. Nedir Tıbbi Balon Boruları ve Standart Kateter Borusundan Ne Kadar Farklıdır? Balon tüpü kontrollü basınç altında şişirme ve indirme döngüleri için özel olarak tasarlanmıştır. Tekrarlanan mekanik strese dayanmalı, genleşme sırasında boyutsal doğruluğu korumalı ve söndürüldükten sonra orijinal şekline dönmelidir. Bunun aksine, standart kateter tüpü öncelikle sıvı taşınması için tasarlanmıştır; radyal genişleme performansından ziyade bükülme direncine, esnekliğe ve lümen açıklığına öncelik verir. Yapısal farklılıklar önemlidir: Balon tüpü uses çok katmanlı ortak ekstrüzyon (tek/çift/üç katmanlı) duvar esnekliğini ve patlama basıncı toleransını optimize etmek için. Standart kateter boru sistemi, itilebilirlik için tipik olarak güçlendirilmiş örgü veya sarmal ile tek katmanlı ekstrüzyon kullanır. Kateter balon hortumu uygulamaya bağlı olarak genellikle 6 atm ila 20 atm arasında değişen belirli patlama basıncı değerlerini karşılamalıdır. Tahmin edilebilir şişirme geometrisini sağlamak için balon tüpündeki duvar kalınlığı toleransları genellikle ±0,01 mm veya daha sıkı tutulur. Özellik Tıbbi Balon Boruları Standart Kateter Borusu Birincil İşlev Kontrollü enflasyon/genişleme Sıvı/tel geçişi Duvar Yapısı Çok katmanlı ortak ekstrüzyon Tek veya güçlendirilmiş katman Patlama Basıncı Aralığı 6–30 atmosfer Genellikle derecelendirilmedi Duvar Toleransı ±0,01 mm veya daha sıkı ±0,05–0,10 mm tipik Malzeme Seçenekleri Naylon, PTFE, PET, PEBAX PEBAX, Poliüretan, Silikon Tablo 1: Tıbbi balon tüpü ile standart kateter tüpü arasındaki temel farklar Öncelikli Konular: PTFE Balon Boruları ve Çok Katmanlı Yapılar Neden Bu Alana Liderlik Ediyor? Balon boru tasarımında malzeme seçimi en etkili karardır. En sık kullanılan dört malzemenin her biri farklı performans değişimleri sağlar: PTFE Balon Borusu PTFE balon hortumu olağanüstü kimyasal eylemsizlik, çok düşük bir sürtünme katsayısı (yaklaşık 0,04) ve olağanüstü biyouyumluluk sunar. Koroner kılavuz tel lümenleri ve ilaç salınımlı balon sistemleri gibi kayganlığın ve tepkimesizliğin çok önemli olduğu uygulamalar için tercih edilen seçimdir. Bununla birlikte, PTFE'nin nispeten uyumlu olmaması, önemli radyal genleşme gerektiren uygulamalarda kullanımını sınırlamaktadır. Naylon ve Poliamid Naylon bazlı balon tüpü, patlama mukavemeti, esneklik ve işlenebilirlik arasında güçlü bir denge sunar. Naylon 12 ve Naylon 11, hem yarı uyumlu hem de uyumlu olmayan balon profillerini destekledikleri için anjiyoplasti balonu imalatında yaygın olarak kullanılmaktadır. Patlama basınçları 14–20 atm uygun duvar kalınlığı ve katman konfigürasyonu ile rutin olarak elde edilebilir. PET (Polietilen Tereftalat) PET, uyumlu olmayan balon boruları için altın standarttır. Şekillendirme sonrasında minimal radyal uyum sağlar ve yüksek basınçlı kalp ve periferik damar uygulamalarında yaygın olarak kullanılır. PET balonlar basınç altında nominal çaplarını koruyarak kalsifiye lezyon tedavisinde öngörülebilir sonuçlar sağlar. PEBAX (Polieter Blok Amid) PEBAX, elastomerik özellikleri ve mükemmel yorulma direnci nedeniyle esnek balonlar için yaygın olarak tercih edilmektedir. Daha yumuşak, daha uyumlu bir balon profilini destekler; tıkama balonları ve bazı gastrointestinal uygulamalar için çok uygundur. PEBAX kaliteleri Shore 25D'den 72D'ye kadar geniş bir tasarım esnekliği sunar. Malzeme Patlama Basıncı Karşılaştırması (Tipik Aralık, atm) Patlama Basıncı (atm) 5 10 15 20 8 PTFE 17 Naylon 20 PET 12 PEBAX Balon boru malzemesine göre tipik maksimum patlama basıncı (gösterge değerleri; gerçek özellikler geometriye ve tasarıma bağlıdır) Özel Tıbbi Borular: Standart Profiller Yeterli Olmadığında Yeni nesil kateter tabanlı cihazların çoğu, özel tıbbi boru bu, kullanıma hazır spesifikasyonların ötesine geçer. Özel balon tüpü çözümleri şu durumlarda kritik öneme sahiptir: Cihaz gerektirir standart dışı dış çaplar — pediatrik veya nörovasküler kullanıma yönelik milimetre altı profiller gibi. Balon mutlaka ilaç kaplamalarını entegre edin veya ekstrüzyon sonrası özel yüzey işlemleri. Uygulama talep ediyor çok lümenli konfigürasyonlar — örneğin, aynı şaft içindeki kılavuz tel lümeninin yanında ayrı bir şişirme lümeni. Floroskopik görünürlük için renk kodlaması, radyoopak şeritleme veya işaretleyiciler gereklidir. Düzenleyici başvurular, belgelenmiş süreç doğrulamasını ve hammadde partilerinin izlenebilirliğini gerektirir. Üç katmanlı ortak ekstrüzyon ve GMP uyumlu üretim yapabilen üreticiler, şu kadar küçük OD aralıklarını destekleyebilir: 0,3 mm'den 10 mm'ye kadar 0,05 mm'den 1,5 mm'ye kadar duvar kalınlıklarıyla tasarım mühendislerine hem mekanik hem de işlevsel performansı optimize etme konusunda önemli bir hareket alanı sağlar. Kateter Balon Boru Seçiminde Önemli Olan Performans Metrikleri Değerlendirirken kateter balon hortumu Belirli bir uygulama için karara beş performans ölçütü rehberlik etmelidir: 1. Uyumluluk Profili Uyumlu balonların çapı basınç arttıkça genişler; bu da tıkanma ve yakınlaştırma görevleri için kullanışlıdır. Uyumlu olmayan balonlar sabit bir çapı korur ve hassas lezyon genişlemesi için tercih edilir. Yarı uyumlu balonlar bir orta yol sunar. Bir başvuru için yanlış uyumluluk profilinin seçilmesi prosedür sonuçlarını doğrudan etkiler. 2. Patlama Basıncı ve Güvenlik Marjı Nominal patlama basıncı (RBP), Balonların %99,9'u patlamayacak ISO 10555 kılavuzuna göre %95 güvenle. Nominal çalışma basıncının en az %15-20 üzerinde bir güvenlik marjı, kalp ve damar uygulamalarında standart uygulamadır. 3. Boyutsal Tutarlılık Tutarsız duvar kalınlığına sahip balon tüpü asimetrik şişirmeye neden olur; bu da herhangi bir vasküler prosedürde bir güvenlik riskidir. ile donatılmış hassas ekstrüzyon hatları lazer mikrometre ölçüm sistemleri Dış çap toleranslarını gerçek zamanlı olarak ±0,01 mm dahilinde koruyabilir. 4. Yorgunluk Direnci Çoklu şişirme senaryolarında kullanılan yeniden kullanılabilir balon kateterleri veya cihazları, döngüsel yorulma testini geçmelidir. PEBAX ve bazı naylon kaliteleri yorulma ömürlerini aşıyor 500 enflasyon döngüsü kontrollü testlerde ölçülebilir performans düşüşü olmadan. 5. Sterilizasyon Uyumluluğu Balon hortumu malzemeleri, kullanılan sterilizasyon yöntemiyle (EO (etilen oksit), gama ışınlaması veya e-ışını) uyumlu olmalıdır. PTFE ve PET her üç yöntemde de iyi performans gösteriyor. Bazı PEBAX sınıfları, mekanik özelliklerde herhangi bir bozulma olmadığının teyit edilmesi için ışınlama dozu kalifikasyonunu gerektirebilir. Malzemeye Göre Yorulma Direnci (Şişme Döngüleri, Gösterge) Döngüler (×100) 1 2 3 4 5 PTFE Naylon PET PEBAX 150 350 250 500 Malzemeye göre gösterge niteliğindeki yorulma döngüsü performansı; gerçek sonuçlar tasarım ve test koşullarına göre değişir Balon Boruları için Uygulama Tabanlı Seçim Kılavuzu Farklı klinik alanlar balon tüplerine farklı talepler getirmektedir. Aşağıdaki tablo, yaygın kateter balonu kullanım durumları için pratik bir uygulama-malzeme eşlemesi sağlar: Başvuru Tercih Edilen Malzeme Uyumluluk Türü Tipik Basınç Koroner Anjiyoplasti Naylon / PET Uyumlu değil 12–20 atm Periferik Damar Naylon / PEBAX Yarı uyumlu 8–14 atmosfer Ürolojik Dilatasyon PEBAX / Silikon Uyumlu 3–8 atmosfer Özofagus Genişlemesi PEBAX Uyumlu 2–6 atmosfer Nörovasküler / Embolik Koruma PTFE / Naylon Uyumlu değil 6–12 atm İlaç Kaplı Balon PTFE / Naylon Yarı uyumlu 8–16 atm Tablo 2: Klinik uygulamaya göre önerilen balon tüpü malzemesi ve uyumluluk türü Üretim Kalitesi ve Mevzuatla İlgili Hususlar Tıbbi cihaz üreticileri için balon tüpünü GMP uyumlu bir üreticiden temin etmek isteğe bağlı değildir; bu, temel bir düzenleme gerekliliğidir. Temel üretim kalitesi göstergeleri şunları içerir: ISO 13485 sertifikası tasarım, ekstrüzyon ve son işlemleri kapsayan kalite yönetim sistemi için. Ekstrüzyon ve taşıma sırasında partikül kontaminasyonunu önlemek için temiz oda üretim ortamları (ISO Sınıf 7 veya 8). Gerçek zamanlı kalite geri bildirimi için lazer ölçüm sistemlerini kullanan hat içi boyut izleme. 510(k) veya CE Teknik Dosya gönderimlerini desteklemek için reçine parti numaraları, işleme parametreleri ve denetim kayıtları dahil olmak üzere tam malzeme izlenebilirliği. Üretim partileri arasında tutarlılığı sağlamak amacıyla her özel boru ürünü için proses doğrulama belgeleri (IQ/OQ/PQ). Balon şekillendirme, uç yapıştırma, yüzey kaplama ve montaj gibi alt yetenekler de sunan üreticiler, tedarik zinciri karmaşıklığını azaltarak ve daha hızlı tasarım yineleme döngülerine olanak tanıyarak önemli değer sağlar. LINSTANT Hakkında 2014 yılında kurulduğundan bu yana, NINGBO LINSTANT POLİMER MALZEMELERİ CO., LTD. tıbbi polimer boruların ekstrüzyon işleme, kaplama ve işlem sonrası teknolojisinde uzmanlaşmıştır. Tıbbi cihaz üreticilerine verdiğimiz taahhüt; hassasiyet, güvenlik, çeşitli süreç geliştirme yetenekleri ve tutarlı çıktıya olan bağlılığımızdır. LINSTANT'ın neredeyse kapsamlı bir arıtma atölyesi var. 20.000 metrekare ve GMP gerekliliklerine uygundur. Tesislerimizde çeşitli vida boyutlarına ve tek/çift/üç katmanlı ko-ekstrüzyon özelliklerine sahip 15 ithal ekstrüzyon hattı, sekiz PEEK ekstrüzyon hattı, iki enjeksiyon kalıplama hattı, yaklaşık 100 set dokuma/yay/kaplama ekipmanı ve kırk set kaynak ve şekillendirme ekipmanı bulunmaktadır. Bu kaynaklar toplu olarak siparişler için verimli bir karşılama kapasitesi sağlar. İş Kapsamı: Ürünlerimiz, ekstrüzyonlu tek/çok katmanlı boru sistemleri, tek/çok lümenli boru sistemleri, tek/çift/üç katmanlı balon boru sistemleri, bobin/örgülü takviyeli kılıflar, özel mühendislik malzemesi PEEK/PI boru sistemleri ve çeşitli yüzey işleme çözümleri dahil olmak üzere geniş bir boyut yelpazesini kapsamaktadır. Sıkça Sorulan Sorular S1: Uyumlu ve uyumlu olmayan tıbbi balon tüpleri arasındaki fark nedir? Uyumlu balon tüpünün çapı, şişirme basıncı arttıkça genişler ve bu da onu tıkanma ve yakınlaştırma prosedürleri için uygun hale getirir. Uyumlu olmayan balon tüpü, nominal şişirme basıncının üzerindeki basınç artışına bakılmaksızın sabit bir nominal çapı korur; anjiyoplastide olduğu gibi bir damarın veya lümenin hassas, kontrollü bir şekilde genişletilmesi gerektiğinde kullanılır. S2: PTFE balon boru uygulamalarında en yaygın olarak hangi malzemeler kullanılır? PTFE balon hortumu is most frequently used as a liner or inner layer in multi-layer constructions where lubricity and chemical inertness are prioritized — such as drug-eluting balloons or guidewire-compatible lumens. It is often combined with outer layers of Nylon or PEBAX to add burst strength and flexibility to the overall tubing structure. S3: Çok küçük dış çaplar için özel tıbbi tüpler geliştirilebilir mi? Evet. Gelişmiş ekstrüzyon üreticileri, pediatrik, nörovasküler ve oftalmik cihaz uygulamalarını kapsayan, dış çapı 0,3 mm kadar küçük olan özel tıbbi tüpler üretebilir. Bu ölçeklerde hassas toleranslara ulaşmak, boyutsal tutarlılığı korumak için özel mikro ekstrüzyon ekipmanı ve hat içi lazer ölçüm sistemleri gerektirir. S4: Üç katmanlı birlikte ekstrüzyon, kateter balon hortumu performansına nasıl fayda sağlar? Üç katmanlı ortak ekstrüzyon, balon borusunun her katmanının belirli bir işlev için optimize edilmesine olanak tanır: kayganlık veya kimyasal uyumluluk için iç katman, yapısal dayanıklılık ve patlama basıncı için orta katman ve bağlanabilirlik veya kaplama yapışması gibi yüzey özellikleri için dış katman. Bu yaklaşım, tek katmanlı ekstrüzyonla elde edilemeyen performans seviyelerini mümkün kılar. S5: GMP uyumlu bir balon hortumu tedarikçisinden hangi belgeleri beklemeliyim? Nitelikli bir tedarikçi, Uygunluk Sertifikası (CoC), malzeme izlenebilirlik kayıtları (reçine parti numaraları ve tedarikçi sertifikaları), boyutsal inceleme raporları, süreç doğrulama kayıtları (IQ/OQ/PQ) ve ISO 10993'e referans veren biyouyumluluk verilerini sağlamalıdır. Düzenlemeye tabi pazarlar için, ISO 13485 sertifikası ve müşteriye özel kalite anlaşmaları gibi ek belgeler de gerekli olabilir.

Tıbbi ısıyla daralan tüpler standart endüstriyel versiyonlardan temel olarak farklıdır — yalnızca malzeme bileşimi açısından değil, düzenleyici standartlar, boyut toleransları, biyouyumluluk gereklilikleri ve işleme koşulları açısından da. Bir kateter, endoskop veya implante edilebilir cihaz için tüp tedarik ediyorsanız bu ayrımları anlamak, ürün güvenliği ve mevzuata uygunluk açısından kritik öneme sahiptir. Bu makale, tıbbi sınıf ve standart ısıyla büzüşen tüpler arasındaki tüm önemli farkları, veriler, uygulama bağlamı ve cihaz üreticileri için pratik rehberlikle birlikte ele almaktadır. Düzenleyici ve Biyouyumluluk Standartları Tıbbi ısıyla büzüşen tüp ile standart tüp arasındaki en temel ayrım, mevzuata uygun izlenebilirliktir. Tıbbi sınıf borular aşağıdakilere uygun olmalıdır: ISO 10993 (Tıbbi Cihazların Biyolojik Değerlendirilmesi), sitotoksisite, duyarlılık ve sistemik toksisite testlerini içerir. Standart endüstriyel borularda böyle bir gereklilik yoktur. ABD pazarına yönelik cihazlar için FDA 21 CFR Bölüm 820 kalite sistemi düzenlemeleri geçerlidir. Avrupa pazarı MDR 2017/745 uyumluluğunu gerektirir. Bunlar, hastayla doğrudan veya dolaylı olarak temas eden herhangi bir tüp için pazarlık konusu olamaz. Tıbbi ve standart ısıyla daralan tüpler için temel uyumluluk gerekliliklerinin karşılaştırılması Gereksinim Tıbbi Isıyla Daralan Boru Standart Isıyla Daralan Boru Biyouyumluluk Testi ISO 10993 gerekli Gerekli değil Üretim Ortamı GMP temiz oda (ISO Sınıf 7 veya daha iyisi) Standart endüstriyel tesis Malzeme İzlenebilirliği Tam parti izlenebilirliği gerekli Genellikle mevcut değil Düzenleyici Dosyalama Desteği DMF / Teknik Dosya mevcut Geçerli değil Sterilizasyon Uyumluluğu EtO, gama, e-ışın onaylı Doğrulanmadı Malzeme Bileşimi ve Saflığı Standart ısıyla büzüşen tüpler genellikle poliolefin, PVC veya naylondan yapılır ve biyolojik güvenlik açısından değerlendirilmeyen plastikleştiriciler, stabilizatörler veya alev geciktiriciler içerebilir. Tıbbi ısıyla daralan tüpler yüksek oranda saflaştırılmış polimerler kullanır - PTFE, FEP, PET, PEBA veya Naylon 12 gibi - özellikle kimyasal inertlikleri ve ekstrakte edilebilir profilleri nedeniyle seçilmiştir. Örneğin, PTFE bazlı tıbbi ısıyla daralan makaronlar, 260°C ve sıfıra yakın nem emilimi sergileyerek uzun süreli implant kaplamaları ve kateter yapımı için uygun hale getirir. Bunun aksine, standart poliolefin borular genellikle biyouyumluluk doğrulaması yapılmadan 135°C'ye derecelendirilmiştir. Yaygın tıbbi sınıf malzemeler ve bunların birincil kullanım durumları: PTFE / FEP — Kateter astarları, kılavuz tel kılıfları, yüksek sıcaklık uygulamaları PET — Balon kateter yapısı, gerilimi azaltma PEBA (Pebax) — Esnek dış ceketler, nörovasküler kateterler Naylon 12 — Çok lümenli tüp sistemi, ilaç dağıtım bileşenleri GÖZ ATIN — Yüksek mukavemetli yapısal bileşenler, endoskop milleri Boyutsal Toleranslar ve Büzülme Oranı Hassasiyeti Tıbbi cihaz montajı sıkı boyut kontrolü gerektirir. Kateter ucu kaplaması veya balon bağlantı noktasının izin verilen duvar kalınlığı toleransı şu olabilir: ±0,01 mm veya daha az . Standart ısıyla daralan tüpler genellikle ±0,1 mm veya daha geniş toleranslarla üretilir; bu, cihazın performansını veya hasta güvenliğini doğrudan etkileyebilecek on kat farktır. Tıbbi uygulamalardaki daralma oranları, geri kazanılan çapın spesifikasyonun mikronları dahilinde doğrulanmasıyla hassas bir şekilde tasarlanmıştır (genelde 2:1, 3:1 ve hatta 4:1). Standart ürünler benzer oranlar sunar ancak cihaz üretimi için gerekli doğrulama belgeleri yoktur. new Chart(document.getElementById('toleranceChart'), { type: 'bar', data: { labels: ['Wall Thickness Tolerance (mm)', 'OD Tolerance (mm)', 'Shrink Temp Variance (°C)'], datasets: [ { label: 'Medical Heat Shrink Tube', data: [0.01, 0.02, 2], backgroundColor: '#66bb6a', borderRadius: 4 }, { label: 'Standard Heat Shrink Tube', data: [0.1, 0.15, 10], backgroundColor: '#b0bec5', borderRadius: 4 } ] }, options: { responsive: true, maintainAspectRatio: false, plugins: { legend: { display: false }, title: { display: false } }, scales: { y: { beginAtZero: true, title: { display: true, text: 'Tolerance Value', color: '#555' }, ticks: { color: '#555' }, grid: { color: 'rgba(0,0,0,0.06)' } }, x: { ticks: { color: '#555' }, grid: { display: false } } } } }); Tıbbi Isıyla Daralan Boru Standart Isıyla Daralan Boru Üretim Ortamı ve Proses Kontrolü Tıbbi ısıyla daralan makaron üretimi GMP uyumlu temiz oda ortamları Havadaki partikül sayımlarının, sıcaklığın, nemin ve personel erişiminin titizlikle kontrol edildiği yer. Ekstrüzyon süreçleri, üretilen boruların her metresinde boyutsal tutarlılık sağlayan hat içi ölçüm sistemleriyle sürekli olarak izlenmektedir. Standart endüstriyel borular, temiz oda gereklilikleri olmaksızın açık fabrika ortamlarında üretilir. Bu, kablo demeti veya kablo demeti uygulamaları için tamamen uygun olmakla birlikte, tıbbi cihaz montajıyla bağdaşmayan kontaminasyon risklerini de beraberinde getirir. Tıbbi Sınıf Üretimde Temel Üretim Kontrolleri Her ekstrüzyon hattında lazer mikrometrelerle %100 boyutsal inceleme Uygunluk Sertifikası (CoC) ve Analiz Sertifikası (CoA) ile parti düzeyinde malzeme sertifikasyonu ISO Sınıf 7 veya daha iyi temiz oda sınıflandırması (0,5 µm'de m³ başına partikül sayısı ≤352.000) 21 CFR Bölüm 820 ve ISO 13485'e uygun tam belge paketi Müşterileri herhangi bir hammadde veya proses değişikliği konusunda bilgilendirmek için kontrol prosedürlerini değiştirin Tıbbi Cihaz Uygulamalarında Fonksiyonel Performans Malzeme ve prosesin ötesinde, tıbbi ısıyla büzüşen borular, standart boruların garanti edemeyeceği belirli işlevsel özellikleri sağlayacak şekilde tasarlanmıştır. Bunlar arasında tutarlı yapışkan bağlama performansı, büzülme sonrasında öngörülebilir patlama basıncı, tanımlanmış bükülme yarıçapları boyunca bükülme direnci ve sürtünme katsayısı değerlerinde ölçülen kaygan iç yüzey kaplamaları yer alır. Balon kateter üretimi için, katmanlara ayrılmayı veya düzensiz duvar oluşumunu önlemek için, ısıyla büzüşen tüpün geri kazanım kuvveti ve sıcaklık profili, balon malzemesiyle sıkı bir şekilde eşleştirilmelidir. Tıbbi sınıf PET ısıyla büzüşme için geri kazanım sıcaklıkları tipik olarak 130°C ile 160°C arasında değişir Tutarlı sonuçlar sağlamak için ±5°C'lik bir proses penceresiyle. new Chart(document.getElementById('performanceChart'), { type: 'line', data: { labels: ['100°C','110°C','120°C','130°C','140°C','150°C','160°C','170°C'], datasets: [ { label: 'Medical Grade Recovery (%)', data: [0, 5, 20, 55, 90, 98, 99, 99], borderColor: '#43a047', backgroundColor: 'rgba(67,160,71,0.08)', tension: 0.4, fill: true, pointRadius: 4 }, { label: 'Standard Grade Recovery (%)', data: [0, 8, 30, 60, 82, 90, 93, 95], borderColor: '#90a4ae', backgroundColor: 'rgba(144,164,174,0.08)', tension: 0.4, fill: true, pointRadius: 4 } ] }, options: { responsive: true, maintainAspectRatio: false, plugins: { legend: { display: false } }, scales: { y: { beginAtZero: true, max: 110, title: { display: true, text: 'Recovery Rate (%)', color: '#555' }, ticks: { color: '#555' }, grid: { color: 'rgba(0,0,0,0.06)' } }, x: { title: { display: true, text: 'Temperature', color: '#555' }, ticks: { color: '#555' }, grid: { display: false } } } } }); Tıbbi Sınıfta Geri Kazanım (%) Standart Derecede Geri Kazanım (%) Yaygın Tıbbi Cihaz Uygulamaları Tıbbi ısıyla daralan tüpler çok çeşitli klinik ve cihaz üretim uygulamalarına hizmet eder. Aşağıda en yaygın kullanım durumları verilmiştir: Balon kateter imalatı — PET veya Naylon borulardan balon duvarlarının oluşturulması ve lamine edilmesi Kateter ucu oluşumu — Yumuşak distal uçların ve gerilim azaltıcı bölümlerin şekillendirilmesi Örgülü kılıf montajı — Örgü takviye katmanlarının bir dış ceketle birleştirilmesi Kılavuz tel ve stile kaplama — Elektrik izolasyonu ve yüzey korumasının sağlanması Endoskop kanal astarı — Düşük sürtünmeli iç yüzeyler için PTFE bazlı büzülme borusu İmplante edilebilir kurşun yalıtımı — Kardiyak ve sinir kabloları için uzun vadeli biyouyumluluk sertifikalı kaplamalar NINGBO LINSTANT POLİMER MALZEMELER CO., LTD. 2014 yılında kurulduğundan bu yana, NINGBO LINSTANT POLİMER MALZEMELERİ CO., LTD. tıbbi polimer boruların ekstrüzyon işleme, kaplama ve işlem sonrası teknolojisinde uzmanlaşmıştır. Tıbbi cihaz üreticilerine verdiğimiz taahhüt; hassasiyet, güvenlik, çeşitli süreç geliştirme yetenekleri ve tutarlı çıktıya olan bağlılığımızdır. LINSTANT'ın neredeyse kapsamlı bir arıtma atölyesi var. 20.000 metrekare ve GMP gerekliliklerine uygundur. Tesislerimizde çeşitli vida boyutlarına ve tek/çift/üç katmanlı ko-ekstrüzyon özelliklerine sahip 15 ithal ekstrüzyon hattı, sekiz PEEK ekstrüzyon hattı, iki enjeksiyon kalıplama hattı, yaklaşık 100 set dokuma/yay/kaplama ekipmanı ve kırk set kaynak ve şekillendirme ekipmanı bulunmaktadır. Bu kaynaklar toplu olarak siparişler için verimli bir karşılama kapasitesi sağlar. İş Kapsamı: Ürünlerimiz, ekstrüzyonlu tek/çok katmanlı boru sistemleri, tek/çok lümenli boru sistemleri, tek/çift/üç katmanlı balon boru sistemleri, bobin/örgülü takviyeli kılıflar, özel mühendislik malzemesi PEEK/PI boru sistemleri ve çeşitli yüzey işleme çözümleri dahil olmak üzere geniş bir boyut yelpazesini kapsamaktadır. Sıkça Sorulan Sorular S1: Tıbbi ısıyla büzüşen tüp doğrudan hastayla temas uygulamalarında kullanılabilir mi? Evet, hortumun belirli temas türü ve süresi (yüzey teması, kan teması veya implant) açısından ISO 10993'e göre test edilmesi ve onaylanması koşuluyla. Doğrudan temaslı uygulamalarda kullanmadan önce daima malzeme ve parti belgelerini doğrulayın. S2: Tıbbi sınıf ısıyla daralan makaronlar için hangi daralma oranları mevcuttur? Tıbbi ısıyla daralan tüpler are typically available in 2:1, 3:1, and 4:1 shrink ratios. The selection depends on the substrate OD and the required recovered ID. Custom ratios can be developed for specific device assemblies. S3: Tıbbi ısıyla daralan makaron özel işleme ekipmanı gerektirir mi? Evet. PTFE ve PET gibi tıbbi kullanıma uygun malzemeler, hassas sıcaklık kontrollü ısı tabancaları veya fırın sistemleri gerektirir. Tutarsız ısı uygulaması, eşit olmayan duvar kalınlığına veya eksik iyileşmeye neden olabilir. Doğrulanmış proses parametreleri her zaman kullanılmalı ve belgelenmelidir. S4: Tıbbi ısıyla büzüşen tüpün sterilizasyon uyumluluğunu nasıl doğrularım? Tedarikçinizden sterilizasyon doğrulama verilerini isteyin. Saygın tıbbi tüp üreticileri, sterilizasyon sonrasında gözlemlenen boyutsal veya mekanik özellik değişiklikleri de dahil olmak üzere, EtO (etilen oksit), gama radyasyonu ve/veya e-ışın sterilizasyon yöntemlerini kapsayan test raporları sağlayacaktır. S5: Tıbbi ısıyla büzüşen tüpler için özel boyutlandırma mevcut mu? Evet. Deneyimli üreticiler, özel iç ve dış çaplarda, duvar kalınlıklarında, uzunluklarda ve renk kodlu konfigürasyonlarda tıbbi ısıyla daralan tüpler üretebilir. Ayrıntılı boyutlu çizimlerin ve uygulama gereksinimlerinin gönderilmesi, tedarikçilerin eşleşen bir spesifikasyon geliştirmesine olanak tanıyacaktır. function toggleFaq(btn) { var answer = btn.nextElementSibling; var icon = btn.querySelector('.faq-icon'); var isOpen = answer.style.display === 'block'; answer.style.display = isOpen ? 'none' : 'block'; icon.textContent = isOpen ? ' ' : '−'; icon.style.transform = isOpen ? 'rotate(0deg)' : 'rotate(180deg)'; }
