Hızlı Cevap: Ne Tıbbi Poliimid Boru Ne İçin Kullanılır?
Tıbbi poliimid tüp, esas olarak kateterler, mikrokateterler, kılavuz teller ve diğer minimal invazif dağıtım cihazları içinde bir astar, kılıf veya yapısal katman olarak kullanılan, poliimid reçineden ekstrüde edilmiş veya dökülmüş ince duvarlı, yüksek performanslı bir plastik tüptür. Bazı tasarımlarda polimidin çok ince, hassas duvarlar halinde şekillendirilebilmesi nedeniyle seçilmiştir. 0,001 inç anlamlı bir gerilme mukavemeti, yüksek sıcaklık stabilitesi ve solvent direncini korurken, düz naylon veya standart PTFE boruların genellikle aynı duvar kalınlığında eşleşemeyeceği bir kombinasyondur. Yaygın kullanımlar arasında kateter astarları, mikrokateter şaftları, kılavuz tel kaplamaları, introduser kılıf astarları, nörovasküler ve kardiyovasküler erişim cihazları, ilaç dağıtım bileşenleri ve endoskopik alet kanalları yer alır.
Aşağıdaki bölümler malzeme özelliklerini, iç yapıyı, boyutlandırmayı, polimidin PTFE ve PEEK ile nasıl karşılaştırıldığını, üretimle ilgili hususları ve tıbbi poliimid borularla ilgili gerçek cihaz mühendisliği ve kaynak bulma konuşmalarından toplanan bir dizi sık sorulan soruyu kapsamaktadır.

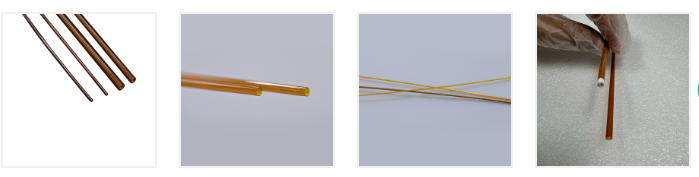

Tıbbi Poliimid Boru Aslında Nedir?
Poliimid, malzemeye bir plastik için olağandışı termal ve mekanik stabilite kazandıran kimyasal bir yapı olan tekrarlanan imid bağlantılarından oluşan aromatik bir polimerdir. Boru formunda, poliimid reçine tipik olarak bir mandrel üzerine ekstrüzyon veya sürekli döküm yöntemiyle işlenir; bu, tıbbi poliimid boruların diğer mühendislik plastiklerinin ekstrüzyonunun güvenilir bir şekilde tutabileceğinden çok daha ince duvar kalınlıklarına ulaşabilmesinin bir parçasıdır. Bitmiş tüp genellikle poliimid film malzemeleriyle ilişkilendirilen karakteristik kehribar ila altın kahverengi renk tonunu taşır; bu, aynı zamanda montaj sırasında tanımlanmasını da kolaylaştıran görsel bir özelliktir.
İnce duvarlı tıbbi poliimid boru, bir yandan gerçek mekanik desteğe katkıda bulunurken bir yandan da cihazın dış profilini küçük tuttuğundan, eklenen duvar kalınlığının her bir milimetrelik fraksiyonunun çalışma lümeni için mevcut alanı azalttığı çok katmanlı kateter şaftlarının içindeki taban astarı olarak sıklıkla seçilir. Bu, mikrokateterler ve diğer yer kısıtlı nörovasküler aletler için poliimid tüplerin, küçük çaplı erişim platformlarında çalışan cihaz mühendisleri arasında standart bir malzeme seçimi haline gelmesinin temel nedenidir.
Poliimid boru aynı zamanda nispeten düşük sürtünme yüzeyi ve tutarlı iç çap toleransı nedeniyle de değerlidir; bunların her ikisi de boru bir poliimid kateter astarı olarak kullanıldığında etrafına daha sert bir dış şaft veya takviye örgüsü oluşturulacağı için önemlidir.
Tüpün İçinde: Tipik Katman Yapısı
Tıbbi poliimid tüpler, bitmiş bir cihazda nadiren tek başına kullanılır. Daha yaygın olarak, çok katmanlı bir kateter veya kılıf yapısı içindeki taban veya astar katmanıdır. Aşağıdaki kesit şeması ortak bir düzenlemeyi göstermektedir, ancak katmanların tam kombinasyonu cihaz tasarımına göre değişiklik göstermektedir.
- Dış kaplama - taşıma ve tanımlama amacıyla taban borunun üzerine uygulanan isteğe bağlı kayganlaştırıcı veya renk kodlu bir dış katman.
- Örgü veya bobin takviyesi - bükülme direncini ve tork iletimini artırmak için katmanlar arasına yerleştirilen isteğe bağlı bir metal veya polimer örgü.
- Poliimid duvar (taban tüpü) - tüpün mekanik ve termal performansının çoğunu taşıyan birincil ekstrüzyon veya döküm poliimid katman.
- Lümen (iç delik) - kılavuz tel yolu veya ilaç dağıtım kanalı gibi hedef cihaz işlevine göre boyutlandırılmış, tüpün içinden geçen açık kanal.
- Tam tüp uzunluğu - cihaza özel çalışma uzunluklarına göre kesilmeden önce üretilen sürekli bitmiş boru.
Cihaz Tasarımı İçin Önemli Olan Temel Özellikler
Termal Kararlılık
Poliimid, mekanik özelliklerini tıbbi cihazlarda kullanılan çoğu boru plastiğinden daha geniş bir sıcaklık aralığında korur; bu, yeniden akışlı bağlama adımları, sterilizasyon döngüleri ve diğer bileşenlerin ona takılıyken tüpün ısıya maruz kaldığı herhangi bir işlem sırasında önemlidir.
Duvar Kalınlığına Göre Mekanik Dayanım
Tıbbi poliimid boruların tanımlayıcı bir özelliği, son derece ince duvar kalınlığında bile ne kadar gerilme mukavemetini koruduğudur. Bu, mühendislerin, dolambaçlı anatomide gezinme sırasında yırtılmaya veya katmanlara ayrılmaya hâlâ direnen, küçük dış çaplı bir cihaz tasarlamasına olanak tanıyan şeydir.
Kimyasal ve Solvent Dayanımı
Poliimid, cihaz imalatı sırasında kullanılan birçok yaygın solvente ve temizlik maddesine karşı iyi bir direnç gösterir; bu, çok katmanlı bir kateter yapısında aşağı yöndeki bağlama, kaplama veya yeniden akış adımları sırasında astarın bozulma riskini azaltır.
Dielektrik ve Elektrik Yalıtımı
Poliimid güçlü bir elektrik yalıtkanıdır; tıp dışındaki esnek devre ve tel yalıtım uygulamalarında yaygın kullanımından kaynaklanan ve borunun yakınına algılama veya ablasyon elemanlarını entegre eden cihazlarla alakalı hale gelen bir özelliktir.
Cihaz Montajı İçin Yüzey Özellikleri
Nispeten pürüzsüz, düşük sürtünmeli iç yüzey ve sıkı iç çap toleransı, poliimid boru sistemini, kılavuz tellerin veya diğer aletlerin bir prosedür sırasında tekrar tekrar kayacağı bir poliimid kateter astarı olarak pratik hale getirir.
Cihaz Uygulamasına Göre Tipik Boyutlandırma
Aşağıdaki tablo, kateterler ve ilgili dağıtım sistemleri için tıbbi polimid boru sistemi kullanan yaygın cihaz kategorilerinde görülen genel iç çap aralıklarını özetlemektedir. Tam boyutlandırma her zaman özel cihaz tasarımına ve hedef anatomiye göre tanımlanır.
| Cihaz Kategorisi | Tipik İç Çap | Tipik Katman Rolü |
|---|---|---|
| Nörovasküler Mikrokateter | Yaklaşık 0,4 mm | Örgü altında taban astarı |
| Diagnostik Kateter | Yaklaşık 0,9 mm | İç astar |
| Kılavuz Tel Astarı | Yaklaşık 0,3 mm | Kaplama veya bobin kapağı |
| İntrodüser Kılıf Astarı | Yaklaşık 1,2 mm | İç astar under braid |
| Endoskopik Çalışma Kanalı | Yaklaşık 2,8 mm | Çalışan kanal astarı |
| İlaç Dağıtım Kateteri | Yaklaşık 0,6 mm | Teslimat lümen astarı |
Ortak Et Kalınlığı Seçenekleri ve Toleranslar
İnce duvarlı tıbbi poliimid tüpler genellikle çeşitli standart duvar kalınlıklarında üretilir ve bu da cihaz mühendislerine herhangi bir özel boyut talep edilmeden önce bir başlangıç noktası sağlar. Poliimid ekstrüzyon toleransları genel duvar kalınlığına göre sıkı tutulabildiğinden, en ince standart seçenekler bile tamamen kozmetik kaplamalar yerine yük taşıyan astar uygulamaları için pratik kalır.
Tıbbi Borular İçin Poliimid, PTFE ve PEEK'e Karşı
PTFE borular, son derece düşük sürtünme ve geniş kimyasal inertliğin öncelikli olduğu yerlerde yaygın olarak kullanılır, ancak genellikle tıbbi poliimid boruların ulaştığı aynı ince, sıkı tolerans duvarlarına ekstrüzyona tabi tutulamaz ve yük altında kaymaya daha yatkın olma eğilimindedir. PEEK boru sistemi güçlü mekanik dayanıklılık sunar ve genellikle daha sert şaft bölümleri için seçilir, ancak çok küçük çaplardaki duvar kalınlığı kapasitesi genellikle polimidden daha az tercih edilir ve ultra ince astarlara işlenmesi daha zor bir malzemedir.
Uygulamada birçok çok katmanlı kateter tasarımı, ince duvar mukavemeti ve boyutsal hassasiyeti nedeniyle iç astar olarak poliimid, kayma performansının öncelikli olduğu kaygan bir iç kaplama olarak PTFE ve toplu mekanik sağlamlığın duvar inceliğinden daha önemli olduğu daha sert proksimal şaft bölümlerinde PEEK veya benzeri mühendislik plastikleri kullanır.
| Mülkiyet | Poliimid | PTFE | PEEK |
|---|---|---|---|
| İnce Duvar Yeteneği | Çok yüksek | Orta | Daha düşük |
| Yüzey Kayganlığı | Orta | Çok yüksek | Orta |
| Toplu Mekanik Dayanıklılık | İnce duvarlarda iyi | Daha düşük, prone to creep | Yüksek |
Yüksek Sıcaklıkta Mülkiyetin Korunması
Yeniden akışlı bağlama, ısıyla büzüşme adımları ve sterilizasyon işlemlerinin tümü, kateter bileşenlerini üretim veya hazırlama sırasında yüksek sıcaklığa maruz bırakır. Aşağıdaki açıklayıcı grafik, belirli bir laboratuvar testi yerine polimer mühendisliği kaynaklarında yaygın olarak referans verilen genel malzeme davranışı modellerine dayanarak, işleme veya kullanım sıcaklık artışları sırasında poliimid, PTFE ve PEEK için göreceli özellik tutma eğilimlerinin nasıl olduğunu karşılaştırmaktadır.
Tıbbi Poliimid Borunun Yaygın Olarak Kullanıldığı Yerler
Mikrokateterler için poliimid tüpler en görünür uygulamalardan biridir, ancak malzeme, ince duvarı ve boyutsal stabilite avantajları dikkate alındığında daha geniş bir cihaz kategorileri kümesinde ortaya çıkar.
- Küçük, kıvrımlı serebral damarları yönlendirmek için kullanılan mikrokateterler dahil nörovasküler erişim cihazları.
- Bir poliimid kateter astarının örgülü veya sarmal bir dış şaftı desteklediği kardiyovasküler kateterler.
- İnce, boyutsal olarak stabil bir dış kaplamaya ihtiyaç duyan kılavuz tel kaplamaları ve astarları.
- Yapısal kalp ve periferik vasküler prosedürler için introdüser kılıflar ve dağıtım sistemleri.
- Endoskopik alet kanalları ve çalışma kanalı kaplamaları.
- İletilen ajana karşı kimyasal direncin önemli olduğu ilaç ve sıvı dağıtım kateteri lümenleri.
- Poliimid astarı algılama veya ablasyon bileşenleriyle birleştiren elektrofizyoloji ve tanısal kateter şaftları.
Cihaz Mühendisleri İçin Üretimle İlgili Hususlar
Ekstrüzyon ve Çok Katmanlı Ko-Ekstrüzyon
Tek katmanlı tıbbi poliimid boru sistemi, bağımsız bir astar olarak iyi çalışır, ancak birçok tasarım, tek bir sürekli işlemle inşa edilen çok katmanlı veya çok lümenli yapılar gerektirir, bu da bitmiş cihazdaki aşağı yöndeki montaj adımlarının ve bağlantı noktalarının sayısını azaltır.
Örgü ve Bobin Entegrasyonu
Tork aktarımı veya bükülme direnci gerektiğinde, bir dış kılıf uygulanmadan önce poliimid taban borusunun üzerine bir örgü veya bobin katmanı eklenir; bu, eşit olmayan takviye kaplamasını önlemek için alttaki astarın boyutsal tutarlılığının sıkı kontrolünü gerektiren bir işlemdir.
Renk Kodlaması ve Tanımlaması
Tek bir cihazda birden fazla lümen veya katman bulunabildiğinden, operatörlerin ve montaj teknisyenlerinin benzer boyuttaki tüpler arasında ayrım yapmasına yardımcı olmak için üretim sırasında sıklıkla renk kodlu dış kaplamalar veya pigmentli katmanlar kullanılır.
Özel Ebat ve Tolerans Talepleri
Standart duvar kalınlığı ve çap seçenekleri, en yaygın cihaz platformlarını kapsar ancak özel boyutlandırma taleplerini karşılayabilecek tıbbi sınıf bir poliimid tüp tedarikçisiyle çalışmak, alışılmadık lümen veya profil gereksinimleri olan cihazlar için kullanışlıdır.
Polimid Boru Belirlerken Kaçınılması Gereken Yaygın Hatalar
- Planlanan örgü veya bobin takviye katmanıyla nasıl etkileşime girdiğini doğrulamadan duvar kalınlığının belirtilmesi.
- Kılavuz telin kayma performansı öncelikli olduğunda PTFE ile karşılaştırıldığında yüzey kayganlığı farkının göz ardı edilmesi.
- Konik veya geçiş bölgelerini dikkate almak yerine, tek bir duvar kalınlığının tüm cihaz uzunluğu için işe yaradığını varsaymak.
- Dar lümen uygulamaları için iç çap toleransı kapasitesini onaylamadan tedarikçi seçimi.
- Montaj sırasında tüpün bitişik katmanlara nasıl bağlanacağı konusunda tıbbi bir poliimid tüp üreticisi ile erken görüşmelerin atlanması.
Ningbo Linstant Polimer Malzemeler Hakkında
Ningbo Linstant Polymer Materials Co., Ltd., 2014 yılında kurulduğundan bu yana tıbbi polimer boruların ekstrüzyon işlemesi, kaplaması ve son işlemleri konusunda uzmanlaşmıştır. Şirketin tıbbi cihaz üreticileriyle odak noktası hassaslık, tutarlı çıktı ve çeşitli süreç geliştirme kapasitesidir.
Linstant, tek, çift ve üç katmanlı ortak ekstrüzyon özelliğine sahip çeşitli vida boyutlarını kapsayan 15 ithal ekstrüzyon hattı, sekiz PEEK ekstrüzyon hattı, iki enjeksiyon kalıplama hattı, 100'e yakın dokuma, yaylama ve kaplama ekipmanı ve kırk set kaynak ve şekillendirme ekipmanıyla donatılmış, yaklaşık 20.000 metrekareye yayılan kontrollü bir atölye ortamı işletmektedir.
Ürün kapsamı, ekstrüzyonlu tek ve çok katmanlı tüpleri, tek ve çok lümenli tüpleri, tek, çift ve üç katmanlı balon tüplerini, bobin ve örgülü takviyeli kılıfları, özel mühendislik malzemesi PEEK ve PI tüplerini ve çeşitli yüzey işleme çözümlerini içerir. Bir tıbbi poliimid boru üreticisi ve tıbbi poliimid boru tedarikçisi olarak Linstant, floroplastikler, poliimidler, örgü işlemleri ve yüzey işleme çalışmaları arasında bağlantılı platformlar oluşturarak malzemelerin temel ve işçiliğin anahtar olduğu felsefesini izlemektedir.
Yakın koordinasyon içinde kalarak kendi uzmanlık alanlarını yöneten yan kuruluşlar aracılığıyla faaliyet gösteren grup, tıbbi teknoloji endüstrisindeki ortaklara tıbbi sınıf poliimid boru tedarikçisi olarak ürün yeniliğini ve hizmet kalitesini derinleştirmek için çalışıyor.
Sıkça Sorulan Sorular
S1. Tıbbi poliimid boru nedir?
Kateterler, mikrokateterler ve benzeri minimal invazif cihazların içinde astar, kılıf veya yapısal katman olarak kullanılan, poliimid reçineden ekstrüde edilmiş veya dökülmüş ince duvarlı plastik bir boru.
Q2. Polimid boru ne için kullanılır?
Endoskopik aletlerde yaygın olarak kateter astarı, mikrokateter şaft bileşeni, kılavuz tel kaplaması, introduser kılıf astarı ve çalışma kanalı astarı olarak kullanılır.
S3. Tıbbi cihazlarda neden poliimid kullanılıyor?
Ulaşılabilir çok ince bir duvar kalınlığını, aynı duvar kalınlığındaki diğer boru plastikleriyle eşleştirmenin zor olduğu bir kombinasyon olan anlamlı çekme mukavemeti, termal stabilite ve kimyasal dirençle birleştirir.
S4. Poliimid boruların avantajları nelerdir?
Temel avantajları arasında ince duvar mukavemeti, sıkı boyut toleransı, yüksek sıcaklık stabilitesi, iyi kimyasal direnç ve güçlü elektrik yalıtım özellikleri yer alır.
S5. Tıbbi poliimid borular hangi uygulamalarda kullanılır?
Nörovasküler ve kardiyovasküler kateterler, mikrokateterler, kılavuz tel astarları, introduser kılıflar, endoskopik kanallar ve ilaç dağıtım kateterlerinin tümü yaygın olarak poliimid tüp kullanır.
S6. Poliimid tüpler kateterler için uygun mudur?
Evet, kateterler için poliimid tüpler, özellikle küçük çaplı ve çok katmanlı kateter şaftı tasarımlarında, iç astar katmanı olarak yaygın bir seçimdir.
S7. Poliimid ve PTFE boru arasındaki fark nedir?
Poliimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
S8. Poliimid vs PEEK, tıbbi tüpler için hangisi daha iyi?
İkisi de evrensel olarak daha iyi değil. Poliimid ince duvar astarı uygulamalarına uygundur, PEEK ise genellikle mekanik dayanıklılığın duvar inceliğinden daha önemli olduğu daha sert proksimal şaft bölümleri için seçilir.
