Modern tıp teknolojisinde minimal invaziv cerrahi ve girişimsel tedavi, birçok karmaşık hastalığın tedavisinde önemli bir araç haline gelmiştir. Bu yüksek hassasiyetli ve yüksek güvenilirliğe sahip uygulamaları karşılamak için, Örgü Takviyeli Borular mükemmel performansları ve esneklikleri nedeniyle giderek tıbbi cihazların temel bileşenleri haline geldi. Örgü Takviyeli Borular, iki malzeme katmanı arasına metal veya fiber örgülü bir yapı yerleştirerek tüpün patlama basıncı direncini, sütun mukavemetini ve tork iletim performansını önemli ölçüde artırır. Koroner arter, elektrofizyoloji, yapısal kalp, periferik, nörolojik, idrar, solunum ve diğer alanlarda yaygın olarak kullanılmaktadırlar.

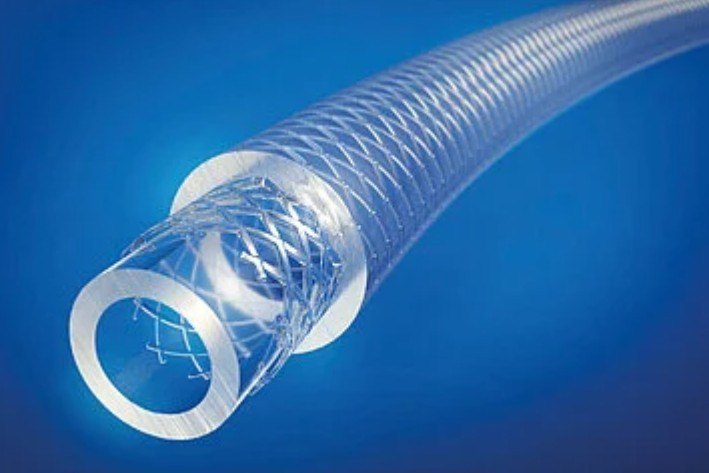

Temel avantajı Örgü Takviyeli Borular Kevlar takviyesi ve paslanmaz çelik örgünün birleşiminde yatmaktadır. Kevlar elyafı, son derece yüksek gerilme mukavemeti ve hafiflik özellikleri nedeniyle havacılık, kurşun geçirmez ekipmanlar ve diğer alanlarda yaygın olarak kullanılmaktadır. Örgü Takviyeli Borularda, takviye katmanı olarak Kevlar elyafı kullanılır; bu, yalnızca borunun mukavemetini arttırmakla kalmaz, aynı zamanda esnekliğini ve darbe direncini de artırır. Paslanmaz çelik örgü borunun korozyon direncini ve aşınma direncini daha da artırır, böylece zorlu ortamlarda istikrarlı performansı koruyabilir.
Ayrıca PTFE astar tasarımı Örgü Takviyeli Boru Mükemmel kimyasal uyumluluğa ve düşük sürtünme özelliklerine sahiptir. İç katman malzemesi olarak PTFE (politetrafloroetilen), sıvı veya gaz sızıntısını etkili bir şekilde önleyebilir ve yüksek saflıkta ürün taşıma, gıda işleme, tıbbi ekipman ve diğer alanlar için uygun olan son derece düşük geçirgenliğe sahiptir. Bu astar tasarımı sadece borunun servis ömrünü uzatmakla kalmaz, aynı zamanda bakım maliyetlerini de azaltır.

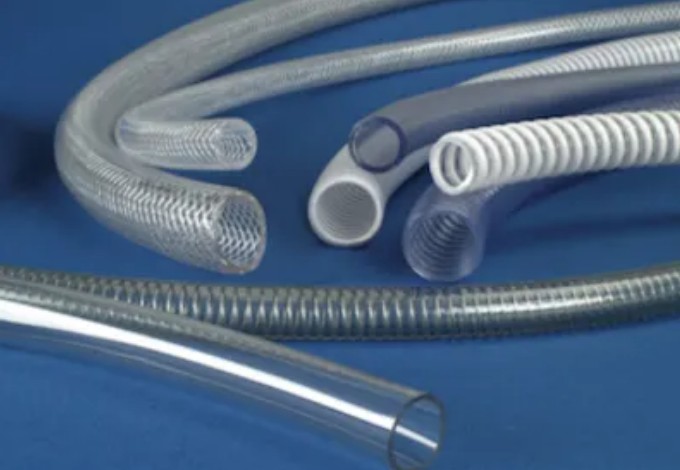

Örgü Takviyeli Borular tıp alanında yaygın olarak kullanılmaktadır. Tıbbi örgülü tüplerin yüksek hassasiyeti, yüksek tork kontrol performansı ve iyi biyouyumluluğu, onları minimal invaziv cerrahi ve girişimsel tedavi gibi temel tıbbi ekipmanların önemli bir parçası haline getiriyor.
Örneğin, Örgü Takviyeli Boru PI malzemesi (poliimid) ve Kevlar elyaf ile bir araya getirildiğinde yalnızca mükemmel mukavemete ve sıcaklık direncine sahip olmakla kalmaz, aynı zamanda kılavuz tel lümenleri, delme aletleri ve girişimsel kılıflar gibi çeşitli tıbbi cihazlar için uygun olan iyi bir yalıtım performansına ve operasyonel esnekliğe de sahiptir.
Koroner arter müdahalesinde Örgüyle Güçlendirilmiş Tüpler, balon kateterler ve aort kapak dağıtım sistemleri gibi önemli ekipmanlarda kullanılır. Yüksek tork kontrol performansı ve iyi patlama basıncı direnci, karmaşık vasküler yapılarda sorunsuz bir şekilde gezinmesini sağlar ve operasyonun güvenliğini ve etkinliğini sağlar.
Ayrıca Örgü Takviyeli Boruların elektrofizyolojik haritalama kateterlerinde, yönlendirilebilir kılıflarda, kılavuz kateterlerde ve diğer ekipmanlarda uygulanması da yüksek hassasiyet ve yüksek güvenilirlik gereksinimleri altında mükemmel performansını göstermektedir.
Yapısal bileşenleri nelerdir? Örgü Takviyeli Borular ?

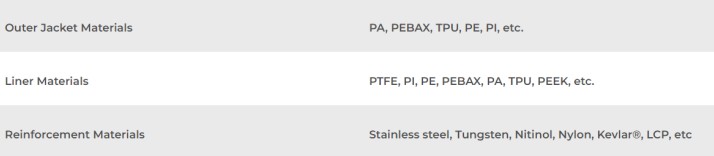

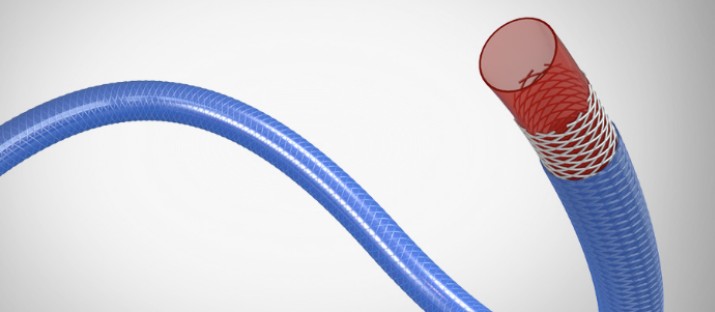

Örgü Takviyeli Boruların yapısal bileşenleri genellikle iç katman, orta katman ve dış katmanı içerir; her katmanın kendine özgü işlevi ve malzeme seçimi vardır. Aşağıdaki detaylı yapı kompozisyonu:
İç katman (astar): İç katman, sıvı ile doğrudan temas halindedir ve iletim sırasında sıvının kirlenmemesini sağlamak için iyi ortam direncine ve sızdırmazlık özelliklerine sahip olması gerekir. Yaygın iç katman malzemeleri arasında PTFE (politetrafloroetilen), FEP (florlu etilen propilen), PEBAX (polieterimit), TPU (termoplastik poliüretan), PA (poliamid) ve PE (polietilen) bulunur.
Orta katman (takviye katmanı): Orta katman, genellikle metal tel (paslanmaz çelik tel, nikel-titanyum alaşımlı tel gibi) veya fiber (Kevlar®, LCP gibi) ile dokunan örgülü takviyeli borunun çekirdek kısmıdır. Bu katman sadece gerekli çekme mukavemetini ve basınç taşıma kapasitesini sağlamakla kalmaz, aynı zamanda boruya mükemmel bükülme esnekliği ve aşınma direnci de kazandırır. Örgü yöntemi 1'e 1, 1'e 2 veya 2'ye 2 olabilir ve örgü yoğunluğu genellikle 25 ile 125 PPI arasında olup isteğe göre sürekli olarak ayarlanabilmektedir.
Dış katman (koruyucu katman): Dış katman en dış tarafta yer alır ve ana işlevi takviye katmanını ve iç katmanı dış ortamdan zarar görmekten korumaktır. Yaygın dış katman malzemeleri arasında iyi aşınma direnci, hava koşullarına dayanıklılık ve UV radyasyon direncine sahip olan PEBAX, naylon, TPU, PET (polyester), polietilen vb. bulunur. Ayrıca özel uygulama gereksinimlerini karşılamak için dış katmana renk tanımlama, alev geciktiriciler ve antistatik maddeler eklenebilir.
Kravat Katmanı: Bazı durumlarda malzeme katmanları arasında sıkı bir bağ sağlamak amacıyla iç katman ile takviye katmanı arasına bir bağlantı katmanı yerleştirilir. Bağlama katmanı genellikle katmanlar arasındaki bağlanma mukavemetini ve genel yapının stabilitesini arttırmak için özel yapıştırıcılardan veya kaplama malzemelerinden yapılır.
Diğer isteğe bağlı yapılar:
Geliştirme halkası veya geliştirme noktası: Bazı tıbbi uygulamalarda, X-ışını veya diğer görüntüleme teknikleri altında gözlemi kolaylaştırmak amacıyla, genellikle platin-iridyum alaşımından, altın kaplamalı veya radyo-şeffaf olmayan polimer malzemelerden yapılan boruya bir geliştirme halkası veya geliştirme noktası eklenir.
Takviye kaburga tasarımı: Bazı yüksek basınçlı veya yüksek yüklü uygulamalarda, borunun yapısal sağlamlığını ve stabilitesini daha da artırmak için borunun dışına takviye çubukları eklenir.
Tel çekme halkası kontrollü bükme sistemi: Bükme açısının hassas kontrolünün gerekli olduğu uygulamalarda, borunun kullanım sırasında sabit bir şekil ve performansı koruyabilmesini sağlamak için tel çekme halkası kontrollü bir bükme sistemi tasarlanabilir.
Takviye malzemesinin anahtar rolü nedir? Örgü Takviyeli Boru ?

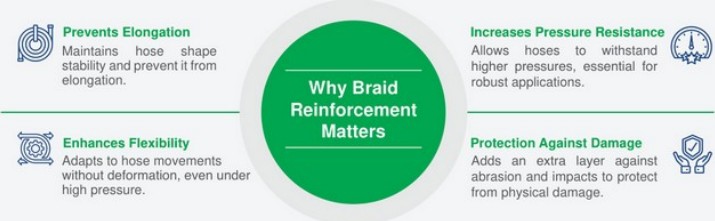

Örgü Takviyeli Borunun takviye malzemesi, performansının arttırılmasında hayati bir rol oynar. Takviye malzemesi genellikle borunun orta katmanında bulunur ve borunun mukavemetini, sağlamlığını ve basınç direncini arttırmak için örgü veya sarma yoluyla oluşturulur. Takviye malzemesinin temel rolleri ve ayrıntılı açıklaması aşağıdadır:
1. Basınç direncini artırın:
Örgülü takviye malzemeleri (paslanmaz çelik tel, Kevlar®, LCP vb. gibi) borunun basınç direncini önemli ölçüde artırabilir, böylece yüksek basınç altında yapısal stabiliteyi koruyabilir. Örneğin, 304 çelik tel ve tıbbi polimer malzemelerden yapılmış örgülü, güçlendirilmiş bir kateter, kateterin katlanmasını etkili bir şekilde önleyebilir ve basınç direncini artırabilir. Ayrıca Örgü Takviyeli Boruların yüksek basınçlı boru hatlarında uygulanması, takviye malzemelerinin 5000 PSI'a kadar hidrolik basınçlara dayanabileceğini de göstermektedir.
2. Geliştirilmiş burulma kontrol performansı:
Örgülü takviyeli malzemenin yapısal tasarımı, iyi bir burulma kontrol performansı sağlamasını sağlar. Aort kapak dağıtım sistemleri ve elektrofizyolojik haritalama kateterleri gibi tıbbi cihazlarda, cihazın yüksek burulma kontrol performansı Örgü Takviyeli Boru karmaşık operasyonlarda kateterin stabilitesini ve doğruluğunu sağlar. Ayrıca Örgü Takviyeli Borunun takviye malzemesi, örgü açısını ve yoğunluğunu ayarlayarak burulma performansını da optimize edebilir.
3. Uzamayı ve deformasyonu önleyin:
Örgülü takviye malzemeleri borunun kullanım sırasında uzamasını veya deforme olmasını etkili bir şekilde önleyebilir. Örneğin hidrolik sistemlerde örgülü takviyeli borular, yüksek basınç ve dinamik yükler altında bile şeklinin stabilitesini koruyabilmekte ve malzeme yorulmasından kaynaklanan deformasyonu önleyebilmektedir. Bu özellik özellikle nörovasküler mikrokateterler ve yönlendirilebilir kılıflar gibi hassas kontrol gerektiren tıbbi cihazlar için önemlidir.
4. Ek koruma sağlayın:
Örgülü takviye malzemeleri sadece borunun mekanik özelliklerini arttırmakla kalmaz, aynı zamanda ona ek fiziksel koruma da sağlar. Örneğin, patlamaya dayanıklı esnek bağlantı borularında, orta takviye katmanı genellikle dış darbeyi ve aşınmayı etkili bir şekilde önleyebilen ve bağlantının sağlamlığını ve stabilitesini sağlayabilen tel örgülü ağ veya fiber takviye malzemelerinden oluşur. Ayrıca örgülü takviye malzemeleri, borunun yüzey pürüzlülüğünü artırarak veya kaymayı önleyici bir kaplama ekleyerek aşınma direncini ve kayma önleme özelliklerini daha da geliştirebilir.
5. Malzeme kullanımını optimize edin:
Örgülü takviye malzemelerinin yapısal tasarımı, bileşenlerin kuvvet gereksinimlerine göre optimize edilmelerine olanak tanır ve böylece yüksek mukavemet avantajlarından tam anlamıyla yararlanır. Örneğin kompozit malzemelerde fiber örgülü ağlar, takviye malzemelerinin kullanım verimliliğini artırmak için bileşenin kuvvet yönüne göre yönlü bir şekilde düzenlenebilir. Bu tasarım yalnızca borunun genel performansını artırmakla kalmaz, aynı zamanda malzemenin kullanım maliyetini de azaltır.
6. Çeşitli çalışma ortamlarına uyum sağlayın:
Örgülü takviye malzemelerinin çeşitliliği ve ayarlanabilirliği, bunların çeşitli çalışma ortamlarına uyum sağlamasını sağlar. Örneğin, nükleer enerjiye yönelik kauçuk hortumlarda, takviye katmanı genellikle fiber malzemelerle dokunur veya sarılır. Bu malzemeler, hortumun çekme ve basınç özelliklerini etkili bir şekilde artırabilen yüksek mukavemet ve tokluğa sahiptir. Ayrıca örgülü takviye malzemeleri, dokuma yöntemlerini (düz dokuma, dimi dokuma, çapraz dokuma vb.) ayarlayarak farklı çalışma koşullarına da uyum sağlayarak hortumun çeşitli karmaşık ortamlarda stabil şekilde çalışabilmesini sağlar.
Uygulaması Örgü Takviyeli Borular
Örgü Takviyeli Borular, mükemmel performansları ve esneklikleri nedeniyle birçok tıbbi alanda yaygın olarak kullanılmaktadır. Yüksek tork kontrol performansları ve iyi biyouyumlulukları, onları minimal invaziv cerrahi ve girişimsel tedavi gibi önemli tıbbi ekipmanların önemli bir parçası haline getiriyor.
1. Koroner müdahale: Örgü Takviyeli Borular Koroner müdahalede önemli bir rol oynar. Yüksek basınca dayanıklılıkları ve iyi burulma kontrol performansları, karmaşık damar yapılarından sorunsuz bir şekilde geçmelerine olanak tanıyarak operasyonun güvenliğini ve etkinliğini sağlar. Örneğin Örgüyle Güçlendirilmiş Borular, balon kateterleri ve aort kapak dağıtım sistemleri gibi önemli ekipmanlarda kullanılır.
2. Elektrofizyolojik müdahale: Elektrofizyolojik müdahalede Örgü Takviyeli Boruların yüksek burulma kontrol performansı ve iyi iletkenliği, onları elektrofizyolojik haritalama kateterleri için ideal bir seçim haline getirir. Karmaşık kalp yapılarında kateterin stabil navigasyonunu sağlamak için hassas tork kontrolü sağlayabilirler.
3. Yapısal kardiyak müdahale: Örgü Takviyeli Borular yapısal kalp müdahalelerinde de yaygın olarak kullanılmaktadır. Yüksek destek güçleri ve iyi bükülme önleyici performansları, kalp kapakçıkları gibi karmaşık yapıların implantasyonunu etkili bir şekilde desteklemelerine olanak tanır.
4. Periferik damar müdahalesi: Periferik damar müdahalesinde Örgü Takviyeli Boruların yüksek esnekliği ve iyi burulma direnci, karmaşık damar yollarına uyum sağlamalarına olanak tanır ve operasyonun sorunsuz ilerlemesini sağlar.
5. Nörolojik müdahale: Uygulaması Örgü Takviyeli Borular nörolojik müdahalede özellikle öne çıkmaktadır. Yüksek burulma kontrol performansı ve iyi biyouyumluluğu, karmaşık nörovasküler yapılardan geçmesini sağlayarak operasyonun doğruluğunu ve güvenliğini sağlar.
6. İdrar müdahalesi: Ürolojik müdahalede, Örgüyle Güçlendirilmiş Borunun yüksek esnekliği ve iyi bükülme önleyici performansı, operasyonun sorunsuz ilerlemesini sağlamak için karmaşık üriner sistem yapılarından geçmesine olanak tanır.
7. Solunum müdahalesi: Uygulaması Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Uygulaması Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Aort kapak dağıtım sistemi: Uygulaması Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Yönlendirilebilir kılıf: Uygulaması Örgü Takviyeli Borular yönlendirilebilir kılıflarda da oldukça belirgindir. Yüksek burulma kontrol performansı ve iyi bükülme önleme performansı, karmaşık damar yapılarından geçmesini sağlayarak operasyonun doğruluğunu ve güvenliğini sağlar.
11. Kılavuz kateterler: Örgüyle Güçlendirilmiş Borular aynı zamanda kılavuz kateterlerde de yaygın olarak kullanılmaktadır. Yüksek esnekliği ve iyi bükülme önleme performansı, operasyonun sorunsuz ilerlemesini sağlamak için karmaşık damar yapılarından geçmesini sağlar.
Neden olabilir? Örgü Takviyeli Borular Yüksek hassasiyetli tıbbi tedavinin önemli bir bileşeni mi haline gelecek?
Örgü Takviyeli Borular, mükemmel performansları ve esnek özelleştirilmiş hizmetleri nedeniyle modern tıbbi tedavide vazgeçilmez ve önemli bir ürün haline gelmiştir. Performans avantajları temel olarak aşağıdaki yönlere yansır:
Yüksek patlama basıncı direnci ve kolon mukavemeti: Örgü Takviyeli Borular, iki malzeme katmanı arasına metal veya fiber örgülü bir yapı yerleştirerek borunun basınç direncini önemli ölçüde artırır. Bu tasarım, yüksek basınç altında yapısal stabiliteyi korumasını sağlar ve yüksek güvenilirlik gerektiren uygulamalar için uygundur.
Örneğin tıp alanında Örgü Takviyeli Borular perkütan koroner kateterlerde, balon kateterlerde, nörovasküler mikrokateterlerde ve diğer cihazlarda karmaşık vasküler yapılarda stabilite ve güvenlik sağlamak amacıyla yaygın olarak kullanılmaktadır.
Mükemmel tork aktarım performansı: Örgü Takviyeli Borunun orta katmanı genellikle metal teller veya fiberlerle dokunur ve bu yapısal tasarım, ona iyi bir burulma kontrolü performansı sağlar.
Aort kapak dağıtım sistemleri ve elektrofizyolojik haritalama kateterleri gibi tıbbi cihazlarda Örgüyle Güçlendirilmiş Boruların yüksek burulma kontrol performansı, karmaşık operasyonlarda kateterin doğruluğunu ve stabilitesini sağlar. Ayrıca Zeus tarafından sağlanan örgülü takviyeli poliimid boru (PI) da mükemmel tork aktarma özelliklerine sahiptir ve yüksek esneklik ve güç gerektiren uygulamalar için uygundur.
Ayarlanabilir sertlik: Örgü Takviyeli Borular farklı sertliğin kişiselleştirilmesini sağlamak için malzeme kombinasyonunu ve örgü yoğunluğunu müşteri ihtiyaçlarına göre ayarlayabilir. Bu esneklik, özel ihtiyaçları karşılamak için yumuşak kateterlerden sert destek yapılarına kadar çeşitli uygulama senaryolarına uyum sağlamasına olanak tanır.
Örneğin, PI örgülü tüpler, PI malzemelerinin yüksek mukavemetini ve sıcaklık direncini örgülü yapıların esnekliğiyle birleştirerek mükemmel bükülme kontrolü, esneklik, dayanıklılık ve itilebilirliğe sahip kompozit bir tüp malzemesi haline gelir.
Kısa teslim süresi ve istikrarlı üretim: İç ve dış katman malzemeleri bağımsız olarak üretilebildiğinden Örgü Takviyeli Boruların üretim süreci daha verimli olur ve teslimat döngüsünü kısaltabilir. Aynı zamanda, ürün kalitesinin tıbbi cihaz uygulamalarının gereksinimlerini karşıladığından emin olmak için üretim ortamı genellikle 10.000 seviyeli temiz oda standardını karşılar. Bu verimli üretim yöntemi yalnızca üretim verimliliğini artırmakla kalmaz, aynı zamanda üretim maliyetlerini de azaltarak ürünü pazarda daha rekabetçi hale getirir.
Özelleştirilmiş hizmet: Özelleştirilmiş hizmet Örgü Takviyeli Borular bir vurgudur. Müşteriler, farklı uygulama senaryolarının ihtiyaçlarını karşılamak için özel ihtiyaçlara göre PTFE, PI, PEBAX, TPU, PA vb. iç ve dış katman malzemelerini ve takviye malzemelerini seçebilmektedir.
Örneğin, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
İşlem sonrası: Ürünün performansını ve uygulanabilirliğini daha da geliştirmek için Örgü Takviyeli Boru genellikle uç kalıplama, birleştirme, konikleştirme ve diğer işlemler gibi bir dizi işlem sonrası işlemlere tabi tutulur. Bu tedaviler tüpün bağlantısını ve çalışabilirliğini geliştirerek karmaşık ortamlarda onu daha güvenilir hale getirebilir. Örneğin, PI örgülü borunun iç ve dış katmanlarının her ikisi de, iyi kimyasal uyumluluğunu ve mekanik özelliklerini sağlamak için gelişmiş bir daldırmalı kaplama işlemiyle kaplanmıştır.
Gelecekteki gelişme eğilimi Örgü Takviyeli Borular esas olarak aşağıdaki yönlere yansır:
Malzeme yeniliği: Yeni malzeme teknolojisinin gelişmesiyle birlikte Örgü Takviyeli Borular, hafiflik ve yüksek mukavemet özelliklerini geliştirmek için aramid, karbon fiber vb. gibi daha yüksek performanslı fiber malzemeler kullanacak. Aynı zamanda geri dönüştürülebilir ve biyolojik olarak parçalanabilen malzemeler gibi çevre dostu malzemelerin kullanımı da artarak sektörü sürdürülebilir kalkınmaya doğru yönlendirecek.
Teknolojik ilerleme: Uygulaması intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Uygulama alanlarının genişletilmesi: Uygulama alanları Örgü Takviyeli Borular özellikle tıbbi ekipman (endoskoplar ve kateterler gibi), yeni enerji (rüzgar ve güneş enerjisi ekipmanı) vb. alanlarda daha da genişletilecektir. Kentleşmenin hızlanması ve akıllı şehir inşaatı kavramının yaygınlaşmasıyla birlikte, yer altı boru ağı sistemlerinin akıllı yönetimine olan talep artıyor ve bu da Örgü Takviyeli Borular için yeni geliştirme fırsatları getirecek.
Zeka ve sürdürülebilirlik: Nesnelerin İnterneti teknolojisinin gelişmesiyle birlikte Örgü Takviyeli Borular, boru hattı durumunun gerçek zamanlı izlenmesini ve veri yüklemesini gerçekleştirmek için daha fazla sensör ve iletişim modülünü entegre edecek ve kentsel boru ağı bakımı için daha doğru bilgi desteği sağlayacak. Aynı zamanda döngüsel ekonomi kavramının teşvik edilmesiyle Örgü Takviyeli Boruların üretiminde daha fazla geri dönüştürülebilir malzeme kullanılarak çevre üzerindeki etki azaltılacak.
Özelleştirilmiş hizmet: Gelecekte, Örgü Takviyeli Boruların özelleştirilmiş servisi, farklı uygulama senaryolarının ihtiyaçlarını karşılamak için daha esnek olacaktır. Örneğin, malzeme formülünün ve üretim sürecinin optimize edilmesiyle, güçlendirilmiş plastik borular daha zorlu uygulama ortamlarına uyum sağlamak için daha iyi mekanik özelliklere ve kimyasal stabiliteye sahip olacak. Ayrıca kişiselleştirilmiş tüketim eğilimlerinin güçlenmesiyle birlikte örgülü takviyeli borular, farklı durumların ihtiyaçlarını karşılamak için özel spesifikasyonlar ve işlevsel kişiselleştirme gibi daha özelleştirilmiş hizmetler sunacaktır.
Malzeme bilimi ve mühendislik teknolojisinin sürekli gelişmesiyle Örgü Takviyeli Boruların performansı ve uygulama aralığı daha da genişletilecektir. Gelecekte Kevlar takviyesi ve paslanmaz çelik örgü kombinasyonu, daha yüksek mukavemet ve daha hafif ağırlık ihtiyaçlarını karşılamaya daha yakın olacak. Aynı zamanda, PTFE kaplama ve yüksek basınçlı boruların tasarımı da karmaşık çalışma koşullarındaki yüksek hassasiyetli gereksinimleri karşılamak için daha akıllı olacaktır.
Tıp alanında, Örgü Takviyeli Borular özellikle nörovasküler ve kardiyovasküler gibi yüksek hassasiyetli alanlarda minimal invazif cerrahi ve girişimsel tedavinin gelişimini desteklemeye devam edecektir. Endüstriyel alanda yüksek basınca, korozyona ve darbeye dayanıklı senaryolardaki uygulaması genişlemeye devam edecek ve akıllı üretim ve yeşil üretime güçlü destek sağlayacak.
